Энкодер ISD25 NorthStar Dynapar

Общее описание ISD25 NorthStar Dynapar

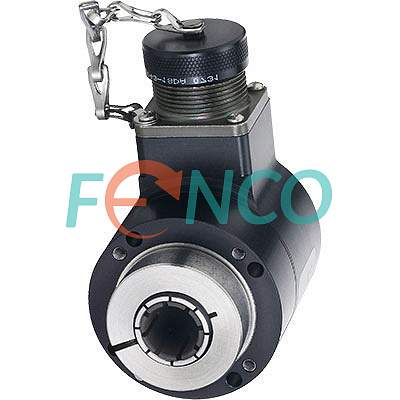

Инкрементальный взрывобезопасный угловой энкодер ISD25 разработан для применения в тяжелых условиях и взрывоопасных средах. В стандартном исполнении имеет глухой полый вал с выбором диаметров из диапазона от 6 до 19 мм, от 1/4" до 3/4". Для крепления энкодера может быть использован упругий элемент. Выходной сигнал TTL, Push-Pull или Open Collector (OC). Разрешение до 3600 имп/об. Доступно исполнение с двумя выходными сигналами. Работает в широком диапазоне температур, обладает высокой степенью защиты от окружающих воздействий - IP67 и превосходной устойчивостью к ударам и вибрации. Оптический энкодер имеет небьющийся майларовый кодовый диск. Датчик сертифицирован для использования во взрывоопасных средах, сертификаты ATEX для зон №1 и №21.

Датчик ISD25 NorthStar Dynapar. Особенности конструкции

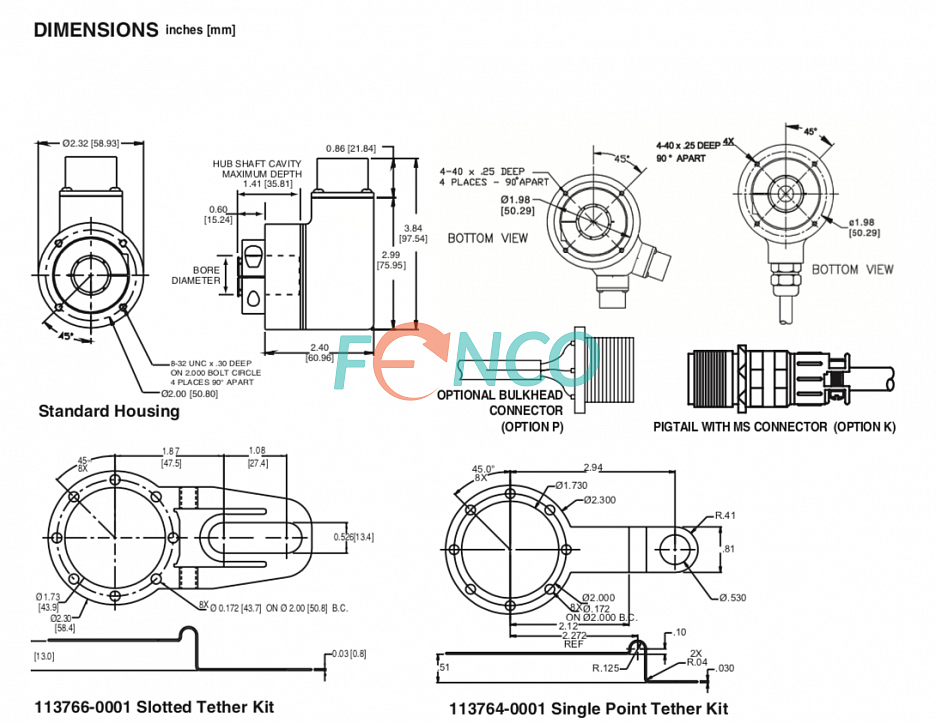

Габарит корпуса 58,93 мм удовлетворяет общепромышленным требованиям. Материал корпуса - анодированный алюминий, нержавеющая сталь или никелевое покрытие. В стандартном исполнении имеет глухой полый вал диаметром 6, 8, 10, 12, 15, 16 или 19 мм; 1/4", 5/16", 3/8", 1/2", 5/8" или 3/4". Предусмотрена возможность применения изоляционных вкладок. Для компенсации несоосности и удобства монтажа предлагается упругий элемент. Конструктивное исполнение с радиальным разъемом или кабелем с разъемом или без. В исполнении с двумя выходными сигналами энкодер оснащается двумя радиальными разъемами (6, 7 или 10 pin). К заказу доступны ответные части разъемов.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальный расширенный диапазон питающего напряжения от 7 до 26 В, или 5 В. Выходной сигнал - TTL (A,/A,B,/B,I,/I), Push-Pull или Open Collector. Доступно исполнение с двумя независимыми выходными сигналами. Выбор разрешений датчика из ряда до 3600 имп/об. Для определенных исполнений имеет защиту от короткого замыкания и неправильного подключения.

Применение ISD25 NorthStar Dynapar

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить взрывобезопасный инкрементальный угловой энкодер ISD25 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
