MSAC506 + ring MRAC506 SIKO
Общее описание MSAC506 SIKO
Абсолютный магнитный кольцевой энкодер MSAC506 состоит из компактной считывающей головки и абсолютной шкалы MRAC506, выполненной в виде кольца с нанесенными магнитными полюсами длиной 5 мм. Считывающая головка работает в широком диапазоне температур, имеет степень защиты от окружающих воздействий - IP67 и обладает высокой стойкостью к механическим ударам и вибрации. Максимальное разрешение - 16 bit, точность системы до +/-0,1°.
Кольцевой энкодер MSAC506 SIKO. Особенности конструкции

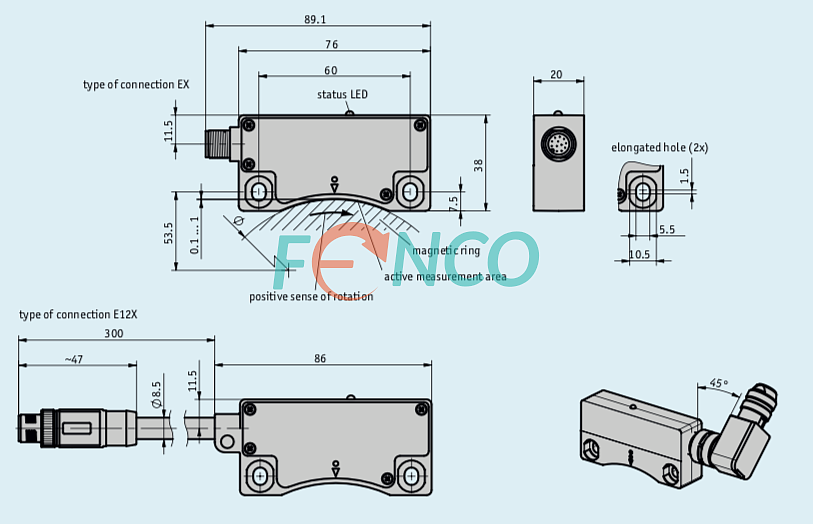

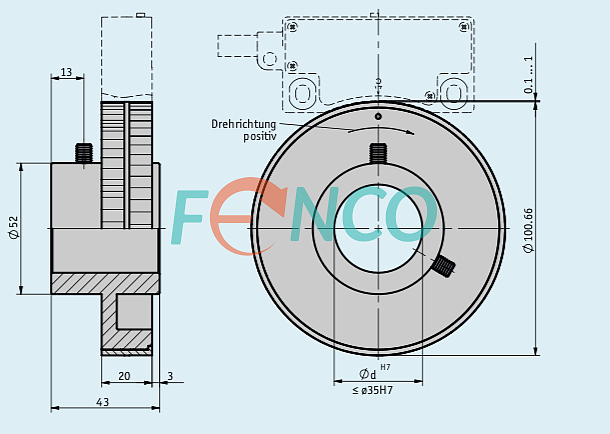

Бесконтактный энкодер состоит из считывающей головки и шкалы, выполненной в виде магнитного кольца. Считывающая головка изготовлена из цинка (литая конструкция) и имеет светодиодный индикатор состояния. Энкодер комплектуется магнитным кольцом MRAC506 - шкала на алюминиевом монтажном фланце шириной 43 мм, внешний диаметр 100,66 мм. Кольцо изготавливается с отверстием для посадки на вал диаметром 20 мм. Заказом может быть предусмотрено отверстие другого диаметра - до 35 мм. Максимальный зазор между шкалой и головкой - 1 мм. Конструктивное исполнение головки - с разъемом на корпусе или кабелем длиной 300 мм с разъемом. К заказу доступен переходник для различной пространственной ориентации подвода кабеля.
Электрические параметры, выходные интерфейсы, разрешающая способность
Имеет универсальный расширенный диапазон питающего напряжения - 4,5 - 30 В. Выходной сигнал - SSI + sin/cos 1Vpp. Выбор разрешений энкодера из ряда до 16 бит.
Применение MSAC506 SIKO
Магнитный кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- деревообрабатывающем оборудовании
- металлорежущем оборудовании
- обработке камня
- текстильной промышленности
- пищевой промышленности
- упаковочном оборудовании
- и др.
Купить абсолютный магнитный кольцевой энкодер MSAC506 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | SIKO GmbH |
Модель : | MSAC506 |
Точность : | ±0,1° |
Метод измерения : | абсолютный + инкрементальный |
Технология считывания : | магнитная |
Тип продукции : | кольцевой энкодер |
Сертификация : | EMC |
Тип выходного сигнала / Выходной интерфейс : | SSI |
Разрешение : | до 16 бит |
Дополнительный инкрементальный сигнал : | SIN/COS |
Период сигнала : | 2 мм (для 1Vpp) |
Напряжение питания : | 4,5…30 VDC |
Ток потребления : | ≤ 1 Вт |
Максимальная рабочая скорость (выходная частота) : | 750 кГц |
Максимальная механическая скорость : | 6000 об/мин |
Тип соединителя : | кабель или разъем |
Диапазон рабочих температур : | от -20ºC до +85ºC |
Степень защиты от внешней среды : | IP67 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² |
Ударное ускорение (t = 11 мс) : | 500 м/с² |
Материал : | литой цинк |
Зазор между шкалой и головкой : | до 1 мм |
Индикатор (Светодиод) состояния : | есть |
Модель шкалы : | MRAC506 |
Тип шкалы : | магнитное кольцо |
Ширина шкалы : | 20 мм |
Максимальная длина шкалы : | 100 м |
Под заказ : | Да |
