Энкодер DS-16 Netzer
Название |
Артикул
|
Цена | В наличии | |
DS-16-SE-F0 |
Цена по запросу
|
Под заказ | Купить | |
DS-16-IE-FC |
Цена по запросу
|
Под заказ | Купить |
Общее описание DS-16 Netzer
Абсолютный емкостной энкодер DS-25 выполнен в виде кольца и имеет бесподшипниковую конструкцию. Данный энкодер имеет миниатюрный размер и разработан для интеграции в различные системы с дефицитом пространства. Ротор энкодера предназначен для посадки на вал диаметром 4 мм. Энкодер работает в диапазоне температур от -40°С до 85°С и обладает высокой стойкостью к ударам и вибрации. Выходные сигналы SSI или BiSS. Разрешение энкодера до 16 бит. Точность системы до ±0.035°.
Угловой энкодер DS-16 Netzer. Особенности конструкции

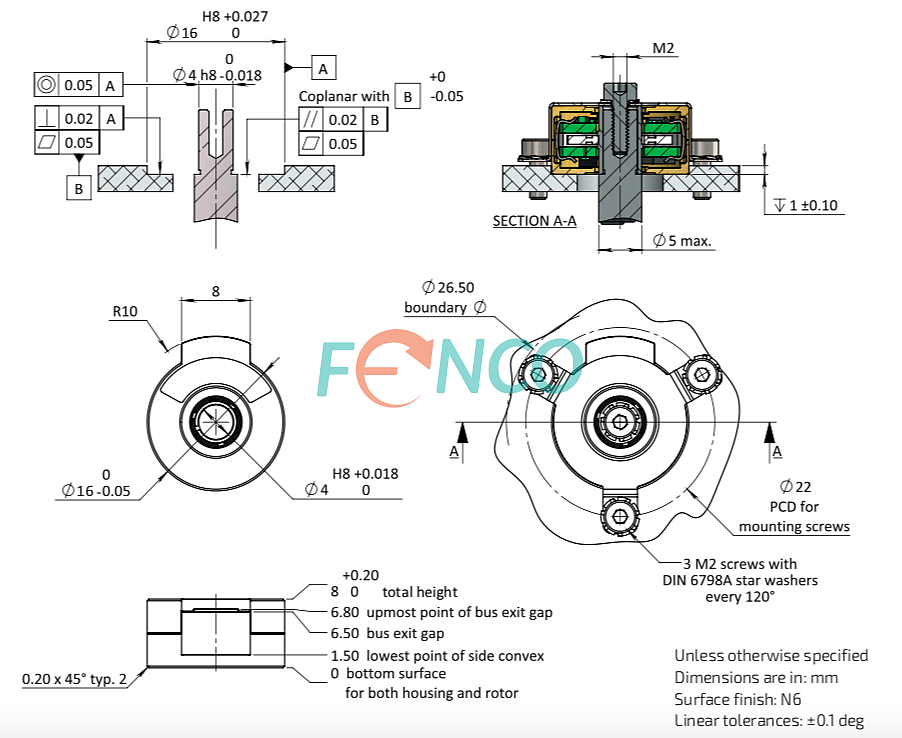

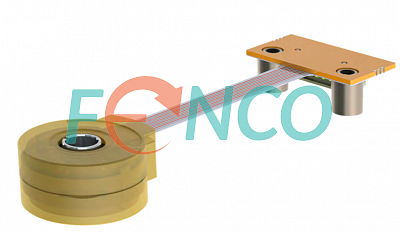

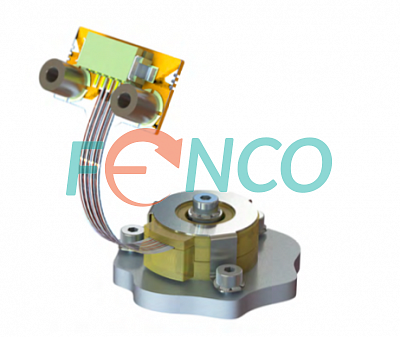

Конструктивно энкодер DS-16 состоит из трех узлов: два из них имеют элементы электроники и образуют статор, еще один узел - ротор датчика. Энкодер имеет миниатюрный размер: диаметр - 16 мм, высота - 8 мм. Внутренний диаметр ротора - 4 мм. Датчик не имеет подшипникового узла. Энкодер комплектуется кабельным шлейфом c разъемом.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания - 5 В. Разрешение энкодера - 16 бит. Возможные интерфейсы вывода сигнала: BiSS-C или SSI, двоичный код.
Применение DS-16 Netzer
Емкостной кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- робототехнике
- военной технике
- медицинском оборудовании
- общепромышленной автоматизации
- и др.
Купить абсолютный емкостной кольцевой энкодер DS-16 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | Netzer Precision Motion Sensors Ltd |
Модель : | DS-16 |
Точность : | ±0,035° |
Метод измерения : | абсолютный |
Технология считывания : | ёмкостная |
Тип продукции : | кольцевой энкодер |
Тип выходного сигнала / Выходной интерфейс : | SSI или BiSS |
Разрешение : | до 16 бит |
Код сигнала : | Binary |
Напряжение питания : | 5 VDC ±5% |
Ток потребления : | ≤ 90 mA |
Максимальная рабочая скорость (выходная частота) : | до 5 МГц |
Максимальная механическая скорость : | 4000 об/мин |
Диаметр корпуса, мм : | 16 |
Тип вала : | ротор - полый вал |
Диаметр вала : | Ø 4 мм |
Тип соединителя : | кабель с разъемом |
Диапазон рабочих температур : | от -40ºC до +85ºC |
Степень защиты от внешней среды : | IP40 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 20G |
Ударное ускорение (t = 11 мс) : | 100G (6 мс) |
Момент инерции ротора : | 11 г·мм² |
Под заказ : | Да |
