Энкодер ЛИР-МА212 СКБ ИС

----

корпус 12 мм, полый вал

Артикул: ЛИР-МА212 СКБ ИС

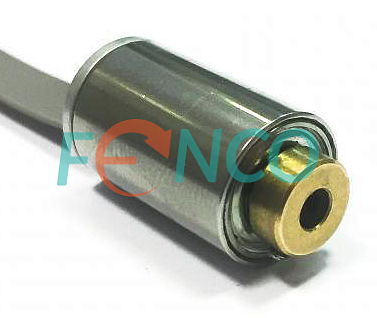

Миниатюрный абсолютный угловой энкодер ЛИР-МА212

Миниатюрный абсолютный магнитный энкодер ЛИР-МА212 в корпусе 12 мм

Подробнее

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.

Описание

Общее описание ЛИР-МА212 СКБ ИС

Абсолютный магнитный угловой энкодер ЛИР-МА208 имеет 3 различные модификации: ЛИР-МА212А, ЛИР-МА212Б и ЛИР-МА212В. Все модели имеют миниатюрный размер и исполнение с глухим полым валом диаметром 3 мм, работают в широком диапазоне температур, степень защиты от внешних воздействий - IP50. Для компенсации несоосности модели модели Б и В оснащены упругим элементом в виде лепестка и внешней разрезной муфтой соответственно. Разрешение до 11 бит.

Датчик ЛИР-МА212 СКБ ИС. Особенности конструкции

Диаметр корпуса миниатюрного энкодера - 12 мм. В стандартном исполнении имеет глухой полый вал диаметром 3 мм. Для компенсации несоосности в энкодера ЛИР-МА212Б предусмотрен упругий элемент в виде лепестка, в датчике ЛИР-МА212В - внешняя разрезная муфта. Плата обработки сигнала встроена в корпус энкодера. Конструктивное исполнение с аксиальным плоским кабелем для монтажа на плату. Длина кабеля - 0,5 метра. Кабель может быть оснащен разъемом.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодеров - 5 В. Выходной сигнал - SSI (двоичный код). Разрешение - до 11 бит.

Применение ЛИР-МА212 СКБ ИС

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

медицинском оборудовании
робототехнике
лабораторном оборудовании
и др.

Купить миниатюрный абсолютный угловой энкодер ЛИР-МА212 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.

Бренд :	ОАО "СКБ ИС"
Модель :	ЛИР-МА212
Точность :	±1°
Метод измерения :	абсолютный
Технология считывания :	магнитная
Тип продукции :	миниатюрный энкодер
Тип выходного сигнала / Выходной интерфейс :	SSI
Разрешение :	до 11 бит
Код сигнала :	Binary
Напряжение питания :	5 VDC
Ток потребления :	≤ 50 mA
Максимальная механическая скорость :	6000 об/мин
Диаметр корпуса, мм :	12
Тип вала :	глухой полый вал
Диаметр вала :	Ø 3 мм
Тип соединителя :	кабель
Вывод соединителя :	аксиальный
Диапазон рабочих температур :	от 0°C до +70°C
Степень защиты от внешней среды :	IP50
Вибрационное ускорение (от 55 до 2000 Гц) :	50 м/с²
Ударное ускорение (t = 11 мс) :	100 м/с²
Момент трогания ротора :	≤ 0,002 Н·м
Момент инерции ротора :	≤ 0,11 г·см²
Под заказ :	Да

Код заказа ЛИР-МА212А 48.87 КБ

Код заказа ЛИР-МА212Б 84.5 КБ

Код заказа ЛИР-МА212В 84.46 КБ

Описание Энкодер ЛИР-МА212А СКБ ИС 771.39 КБ

Описание Энкодер ЛИР-МА212Б СКБ ИС 449.54 КБ

Описание Энкодер ЛИР-МА212В СКБ ИС 449.52 КБ
