Инкрементальный угловой энкодер RM08 INC RLS

Общее описание RM08 RLS

Инкрементальный магнитный угловой энкодер RM08 имеет миниатюрный размер и конструкцию без подшипникового узла, основанную на бесконтактном принципе работы. Роль вала выполняет магнитный актуатор диаметром 3 или 4 мм. Датчик предназначен для работы в широком диапазоне температур - от -40 до +85°C, имеет высокую степень защиты от внешних воздействий - IP68. Разрешение до 4096 имп/об, точность до ±0.3°. К заказу так же доступны абсолютная и аналоговая версии.

Датчик RM08 INC RLS. Особенности конструкции

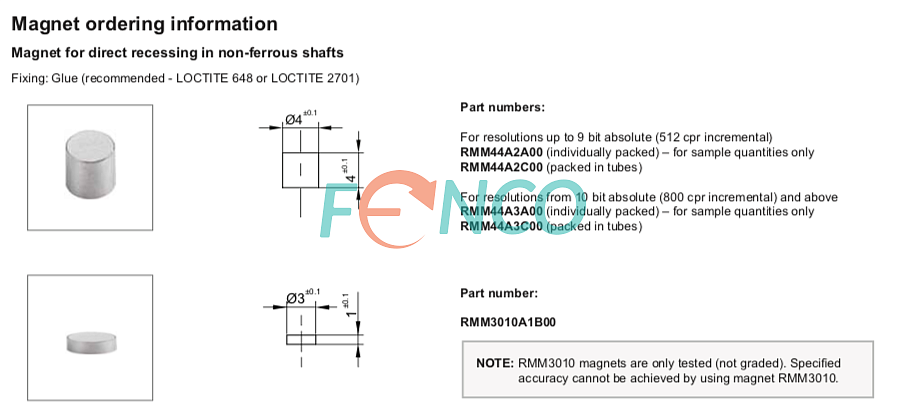

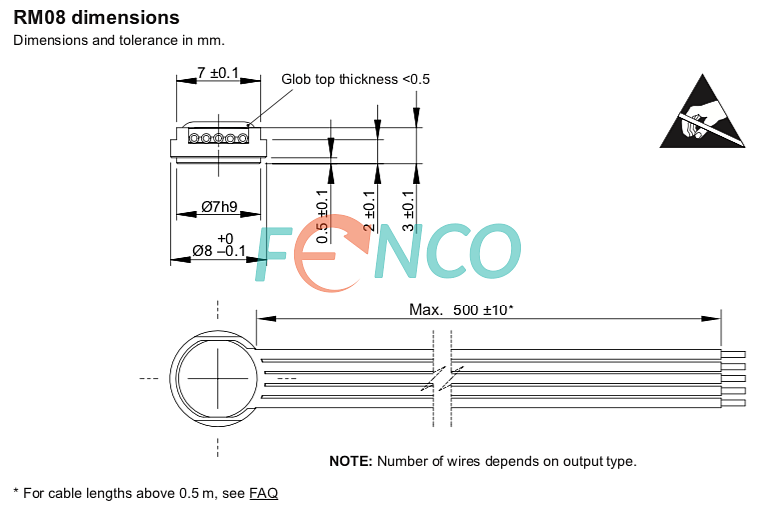

Энкодер имеет миниатюрный размер и модульное исполнение. Диаметр корпуса измерительной части - 8 мм, диаметр магнитного актуатора - 3 или 4 мм. В зависимости от исполнения допустимый зазор между элементами до 1,5 мм. Предельная механическая скорость - 30000 об/мин. В стандартном исполнении датчик имеет радиальный вывод кабеля длиной 0,2 м, без разъема. Максимальная длина кабеля - 0,5 м. Для монтажа энкодера предлагаем крепежный элемент ACC014, поставляется отдельно.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодера - 5 В или 3,3 В. Выходной сигнал RM08ID, RM08IC - TTL или RM08AC синус по напряжению 1Vpp. Выбор разрешений энкодера из ряда до 4096 имп/об для сигнала TTL. Для синусоидального сигнала - одна синусоида на оборот.

Применение RM08ID, RM08IC, RM08AC INC RLS

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный угловой энкодер RM08IC, ID, AC можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
