ЛИР-212 СКБ ИС

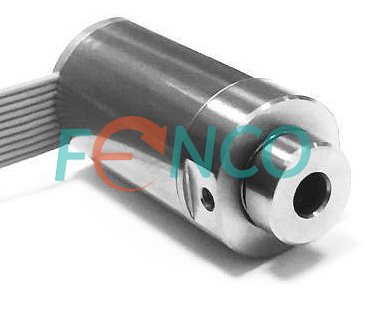

Миниатюрный инкрементальный угловой энкодер ЛИР-212А
Общее описание ЛИР-212А СКБ ИС
Самый маленький оптоэлектронный энкодер в мире! Инкрементальный угловой энкодер ЛИР-212А имеет миниатюрный размер и исполнение с глухим полым валом диаметром 2 или 3 мм. Работает в широком диапазоне температур, степень защиты от внешних воздействий - IP50. Разрешение до 8000 имп/об (32000 дискрет), точность до ±150′′
Датчик ЛИР-212А СКБ ИС. Особенности конструкции

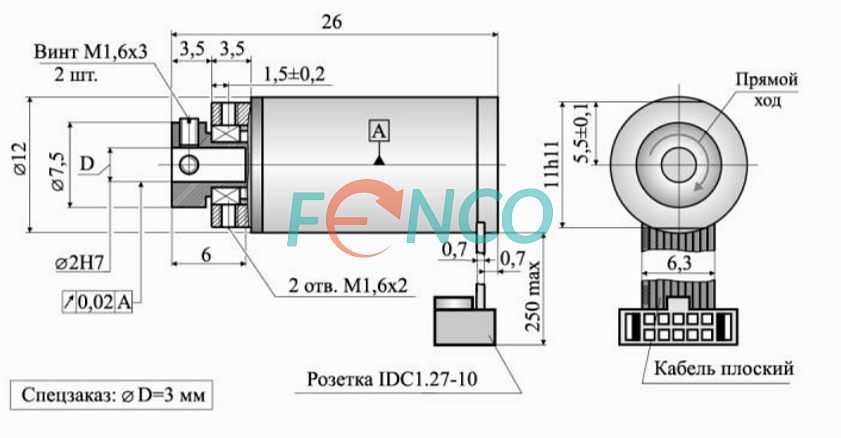

Диаметр корпуса миниатюрного энкодера - 12 мм. В стандартном исполнении имеет глухой полый вал диаметром 2 или 3 мм. Конструктивное исполнение с радиальным плоским кабелем для монтажа на плату. Длина кабеля - 0,5 или 1 метр. Кабель может быть оснащен разъемом IDC1.27-10.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания энкодеров - 5 В. Выходной сигнал - TTL. Выбор разрешений датчика из ряда до 8000 имп/об. 1 референтная метка на оборот.
Применение ЛИР-212А СКБ ИС
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- медицинском оборудовании
- робототехнике
- лабораторном оборудовании
- и др.
Купить миниатюрный инкрементальный угловой энкодер ЛИР-212А можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | ОАО "СКБ ИС" |
Модель : | ЛИР-212 |
Точность : | до ±150′′ |
Метод измерения : | инкрементальный |
Технология считывания : | оптическая |
Тип продукции : | миниатюрный энкодер |
Тип выходного сигнала / Выходной интерфейс : | TTL |
Разрешение : | до 32 000 имп/об |
Напряжение питания : | 5 VDC |
Ток потребления : | ≤ 100 mA |
Максимальная механическая скорость : | 6000 об/мин |
Диаметр корпуса, мм : | 12 |
Тип вала : | глухой полый вал |
Диаметр вала : | Ø 2 или 3 мм |
Тип соединителя : | кабель |
Вывод соединителя : | радиальный |
Допустимая аксиальная нагрузка на вал : | 3 Н |
Диапазон рабочих температур : | от 0°C до +70°C |
Степень защиты от внешней среды : | IP50 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² |
Ударное ускорение (t = 11 мс) : | 300 м/с² |
Момент трогания ротора : | ≤ 0,002 Н·м |
Момент инерции ротора : | ≤ 0,11 г·см² |
Под заказ : | Да |
