ЛИР-120 СКБ ИС
Название |
Артикул
|
Цена | В наличии | |
ЛИР-120А-3-Н-000360-05-ПИ-7-2,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-120А-3-Н-000900-05-ПИ-7-2,0-Р(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить |
Общее описание ЛИР-120 СКБ ИС

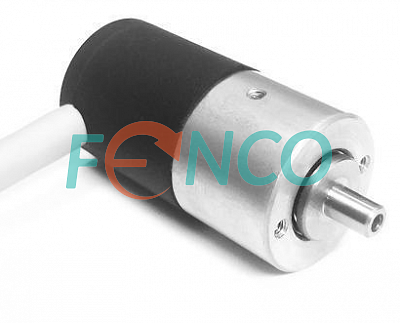

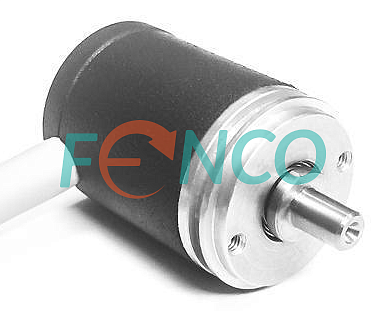

Инкрементальный угловой энкодер ЛИР-120 доступен к заказу в модификациях ЛИР-120А и ЛИР-120Б. Обе модели выполнены в миниатюрном корпусе диаметром 20 мм, работают в широком диапазоне температур, имеют степень защиты от внешних воздействий - IP50. Модель ЛИР-120А имеет исполнение с цельным валом диаметром 3 или 4 мм, или 1/8". Модель ЛИР-120Б имеет цельный вал диаметром 4 мм и усиленный подшипниковый узел. Разрешение обеих моделей до 16384 имп/об (65536 точек), точность до ±75′′
Датчик ЛИР-120 СКБ ИС. Особенности конструкции

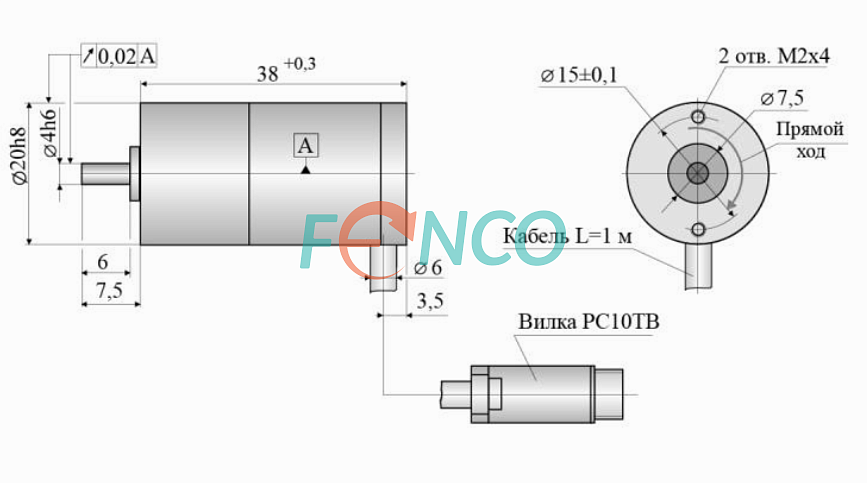

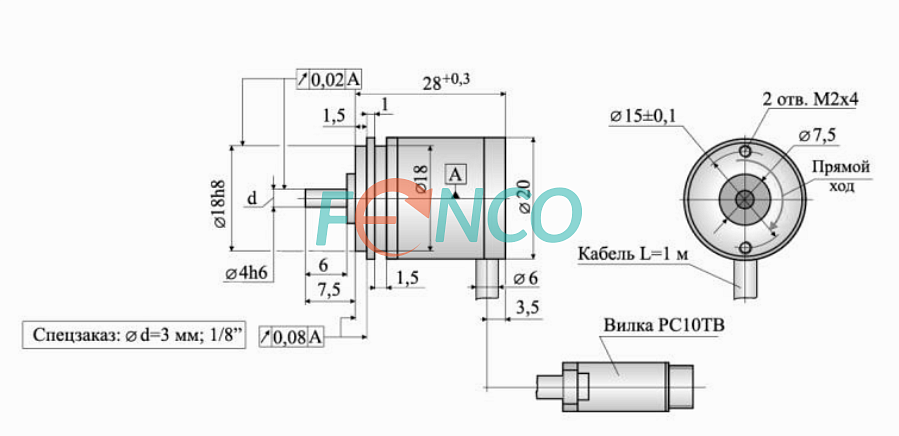

Диаметр корпуса миниатюрного энкодера - 20 мм. В стандартном исполнении модель ЛИР-120А имеет цельный вал диаметром 3 или 4 мм, или 1/8", модель ЛИР-120Б - цельный вал 4 мм. Модель Б оснащена усиленным подшипниковым узлом. Конструктивное исполнение обеих моделей - с радиальным кабелем длиной до 2 метров, с разъемом или без.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания энкодеров - 5 В. Выходной сигнал - TTL. Выбор разрешений из ряда до 16384 имп/об. 1 референтная метка на оборот.
Применение ЛИР-120 СКБ ИС
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- медицинском оборудовании
- робототехнике
- лабораторном оборудовании
- общепромышленной автоматизации
- и др.
Купить миниатюрный инкрементальный угловой энкодер ЛИР-120А или ЛИР-120Б можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | ОАО "СКБ ИС" |
Модель : | ЛИР-120 |
Точность : | до ±75′′ |
Метод измерения : | инкрементальный |
Технология считывания : | оптическая |
Тип продукции : | миниатюрный энкодер |
Тип выходного сигнала / Выходной интерфейс : | TTL |
Разрешение : | до 65 536 имп/об |
Напряжение питания : | 5 VDC |
Ток потребления : | ≤ 100 mA |
Максимальная механическая скорость : | 10000 об/мин |
Диаметр корпуса, мм : | 20 |
Тип вала : | цельный вал |
Диаметр вала : | Ø 3 или 4 мм или 1/8" |
Тип соединителя : | кабель или кабель с разъемом |
Вывод соединителя : | радиальный |
Допустимая аксиальная нагрузка на вал : | 3 или 4 Н |
Диапазон рабочих температур : | от 0°C до +70°C/ от -40°C до +85°C |
Степень защиты от внешней среды : | IP50 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² |
Ударное ускорение (t = 11 мс) : | 300 м/с² |
Момент трогания ротора : | ≤ 0,005 Н·м |
Момент инерции ротора : | ≤ 0,4 г·см² |
Под заказ : | Да |
