ЛИР-МИ212 СКБ ИС

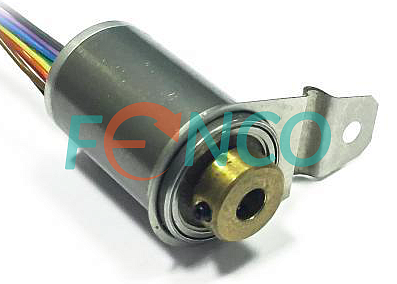

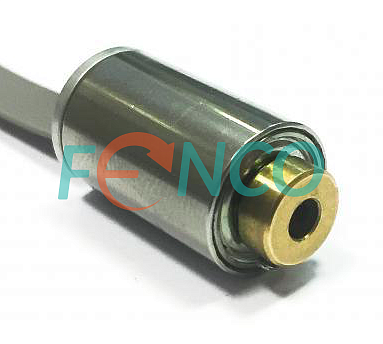

Миниатюрный инкрементальный угловой энкодер ЛИР-МИ212
Общее описание ЛИР-МИ212 СКБ ИС
Инкрементальный магнитный угловой энкодер ЛИР-МИ208 имеет 3 различные модификации: ЛИР-МИ212А, ЛИР-МИ212Б и ЛИР-МИ212В. Все модели имеют миниатюрный размер и исполнение с глухим полым валом диаметром 3 мм, работают в широком диапазоне температур, степень защиты от внешних воздействий - IP50. Для компенсации несоосности модели модели Б и В оснащены упругим элементом в виде лепестка и внешней разрезной муфтой соответственно. Разрешение до 1024 имп/об.
Датчик ЛИР-МИ212 СКБ ИС. Особенности конструкции

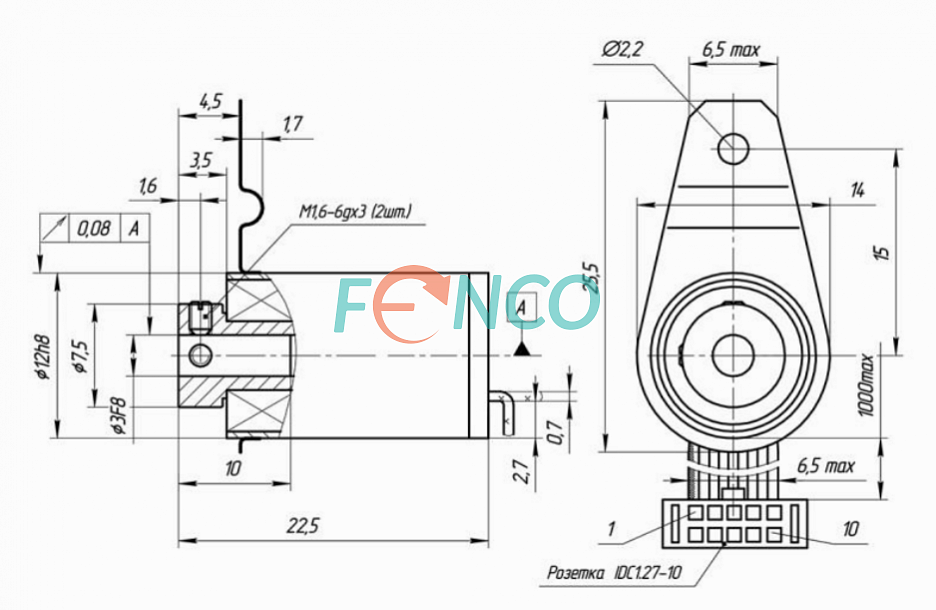

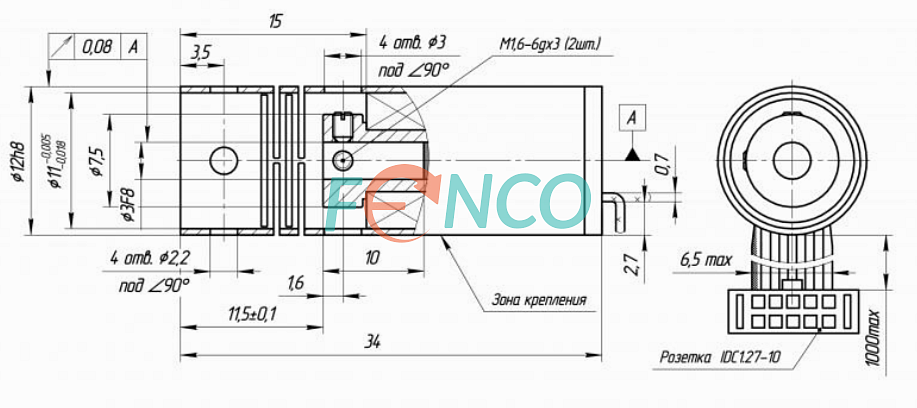

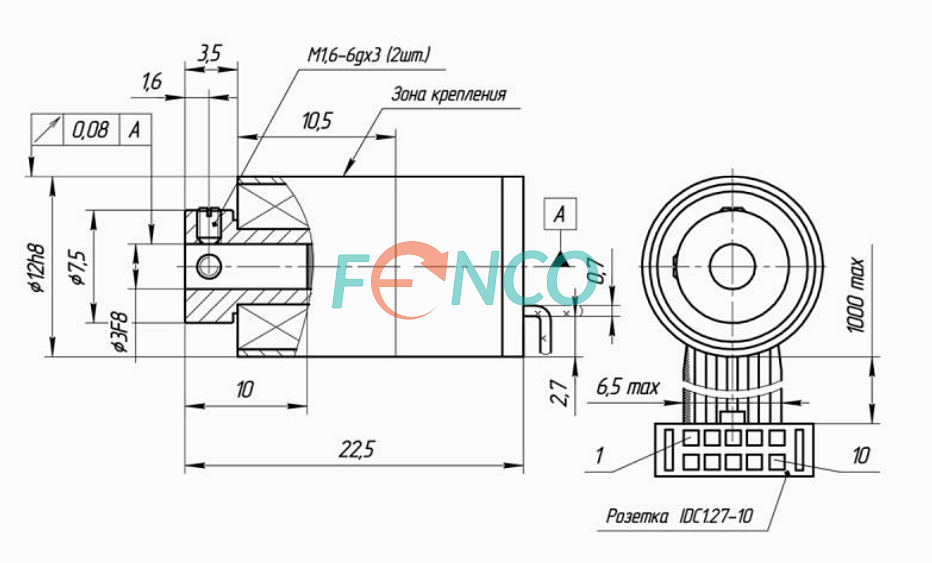

Диаметр корпуса миниатюрного энкодера - 12 мм. В стандартном исполнении имеет глухой полый вал диаметром 3 мм. Для компенсации несоосности в энкодера ЛИР-МИ212Б предусмотрен упругий элемент в виде лепестка, в датчике ЛИР-МИ212В - внешняя разрезная муфта. Плата обработки сигнала встроена в корпус энкодера. Конструктивное исполнение с аксиальным плоским кабелем для монтажа на плату. Длина кабеля - 0,5 метра. Кабель может быть оснащен разъемом.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания энкодеров - 5 В. Выходной сигнал - TTL. Разрешение - до 1024 имп/об.
Применение ЛИР-МИ212 СКБ ИС
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- медицинском оборудовании
- робототехнике
- лабораторном оборудовании
- и др.
Купить миниатюрный инкрементальный угловой энкодер ЛИР-МИ212 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | ОАО "СКБ ИС" |
Модель : | ЛИР-МИ212 |
Точность : | ±1° |
Метод измерения : | инкрементальный |
Технология считывания : | магнитная |
Тип продукции : | миниатюрный энкодер |
Тип выходного сигнала / Выходной интерфейс : | TTL |
Разрешение : | до 2048 имп/об |
Напряжение питания : | 5 VDC |
Ток потребления : | ≤ 50 mA |
Максимальная механическая скорость : | 6000 об/мин |
Диаметр корпуса, мм : | 12 |
Тип вала : | глухой полый вал |
Диаметр вала : | Ø 3 мм |
Тип соединителя : | кабель |
Вывод соединителя : | аксиальный |
Допустимая аксиальная нагрузка на вал : | 5 Н |
Диапазон рабочих температур : | от 0°C до +70°C/ от -40°C до +85°C |
Степень защиты от внешней среды : | IP50 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 50 м/с² |
Ударное ускорение (t = 11 мс) : | 100 м/с² |
Момент трогания ротора : | ≤ 0,002 Н·м |
Момент инерции ротора : | ≤ 0,11 г·см² |
Под заказ : | Да |
