Энкодер ЛИР-ММ137 СКБ ИС

-----

SSI 12+12 bit

Артикул: ЛИР-ММ137 СКБ ИС

Абсолютный многооборотный угловой энкодер ЛИР-ММ137

Компактный многооборотный абсолютный магнитный энкодер ЛИР-ММ137

Подробнее

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.

Описание

Общее описание ЛИР-ММ137 СКБ ИС

Абсолютный многооборотный магнитный угловой энкодер ЛИР-ММ137 доступен в двух модификациях: ЛИР-ММ137А, и ЛИР-ММ137Б. Модели А и Б отличаются друг от друга исполнением монтажного фланца. Датчик имеет стандартный промышленный размер и исполнение с цельным валом диаметром 6 мм. Работают в широком диапазоне температур и обладают высокой степенью защиты от внешних воздействий. Разрешение - 12 бит, 4096 оборотов.

Датчик ЛИР-ММ137 СКБ ИС. Особенности конструкции

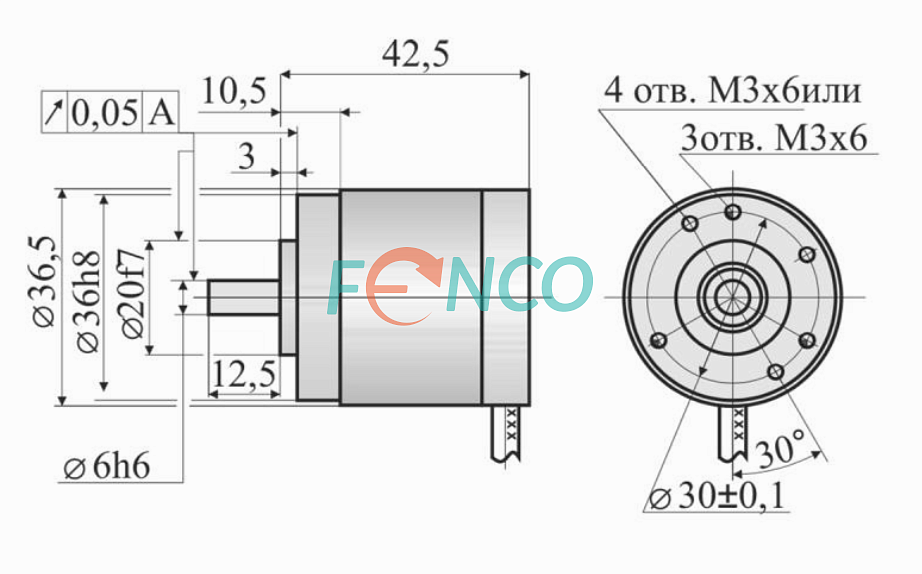

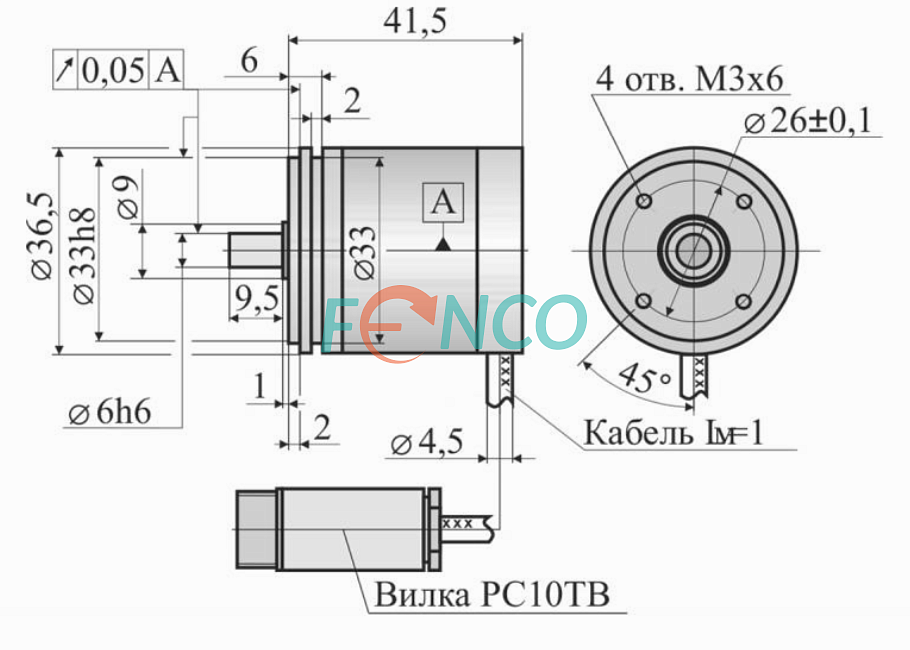

Габарит корпуса 36,5 мм подходит под общепромышленные требования. В стандартном исполнении имеет цельный вал диаметром 6 мм. К заказу доступно два различных исполнения монтажного фланца. Конструктивное исполнение с радиальным кабельным выводом. Длина кабеля до 3 метров. Возможна комплектация разъемами РС10ТВ или DB9, вилкой или розеткой.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания - 5 В. Выходной сигнал - SSI (двоичный код). Разрешение энкодера в рамках одного оборота - 12 бит. Разрешение на количество оборотов - 12 бит.

Применение ЛИР-ММ137 СКБ ИС

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

металлообрабатывающем оборудовании
деревообрабатывающем оборудовании
лабораторных и испытательных стендах
типографском оборудовании
автоматизации пищевой промышленности
и др.

Купить абсолютный многооборотный угловой энкодер ЛИР-ММ137 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.

Бренд :	ОАО "СКБ ИС"
Модель :	ЛИР-ММ137
Точность :	±0,5°
Метод измерения :	абсолютный
Технология считывания :	магнитная
Тип продукции :	многооборотный энкодер
Тип выходного сигнала / Выходной интерфейс :	SSI
Разрешение :	до 12 бит
Определение количества оборотов (для многооборотных) :	до 12 бит (4096 оборотов)
Код сигнала :	Binary
Напряжение питания :	5 VDC
Ток потребления :	≤ 130 mA
Максимальная механическая скорость :	6000 об/мин
Диаметр корпуса, мм :	36,5
Тип вала :	цельный вал
Диаметр вала :	Ø 6 мм
Тип соединителя :	кабель или кабель с разъемом
Вывод соединителя :	радиальный
Допустимая аксиальная нагрузка на вал :	5 Н
Диапазон рабочих температур :	от 0°C до +70°C/ от -40°C до +85°C
Степень защиты от внешней среды :	IP64
Вибрационное ускорение (от 55 до 2000 Гц) :	100 м/с²
Ударное ускорение (t = 11 мс) :	300 м/с²
Момент трогания ротора :	≤ 0,004 Н·м
Момент инерции ротора :	≤ 1,5 г·см²
Под заказ :	Да

Код заказа ЛИР-ММ137А 85.11 КБ

Код заказа ЛИР-ММ137Б 85.6 КБ

Описание Энкодер ЛИР-ММ137А СКБ ИС 629.19 КБ

Описание Энкодер ЛИР-ММ137Б СКБ ИС 621.33 КБ
