Энкодер ЛИР-ОМ138 СКБ ИС

-----

SSI 17+12 bit

Артикул: ЛИР-ОМ138 СКБ ИС

Абсолютный многооборотный угловой энкодер ЛИР-ОМ138

Компактный многооборотный абсолютный оптический энкодер ЛИР-ОМ138

Подробнее

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.

Цены

	Название	Артикул	Цена	В наличии
	ЛИР-ОМ138А-3-Т-1212-05-RS-3-2-1,0-0		Цена по запросу	Под заказ	Купить
Склад Под заказ

Описание

Общее описание ЛИР-ОМ138 СКБ ИС

Абсолютный многооборотный угловой энкодер ЛИР-ОМ138 доступен в двух модификациях: ЛИР-ОМ138А, и ЛИР-ОМ138Б. Модели А и Б отличаются друг от друга исполнением монтажного фланца и диаметром вала. Датчик имеет стандартный промышленный размер и исполнение с цельным валом диаметром 4 мм (А) или 6 мм (Б). Работают в широком диапазоне температур и обладают высокой степенью защиты от внешних воздействий. Разрешение - до 17 бит, 4096 оборотов.

Датчик ЛИР-ОМ138 СКБ ИС. Особенности конструкции

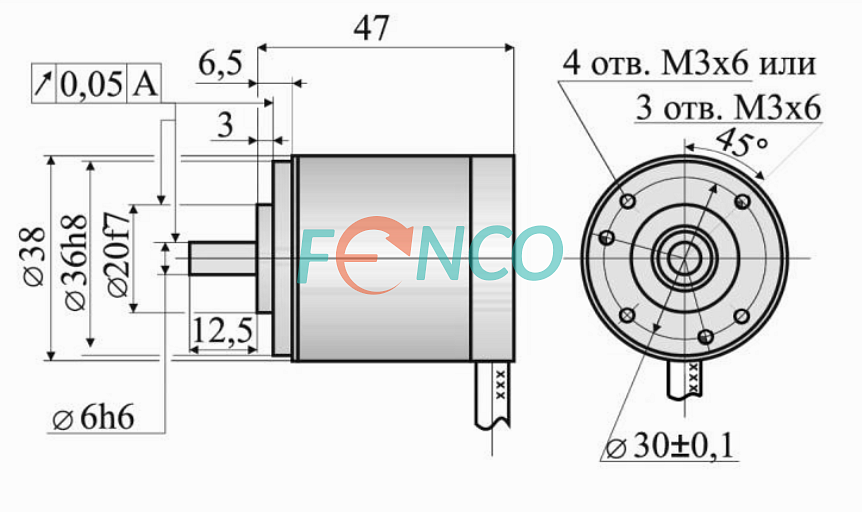

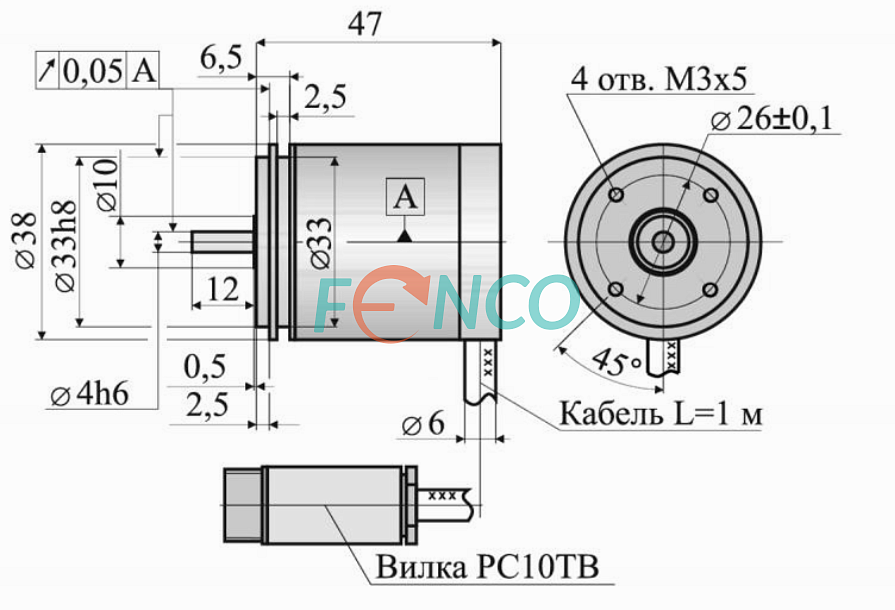

Габарит корпуса 38 мм подходит под общепромышленные требования. К заказу доступны два различных исполнения монтажного фланца с диаметром цельного вала 4 и 6 мм. Конструктивное исполнение с радиальным кабельным выводом. Длина кабеля до 3 метров. Возможна комплектация разъемами РС10ТВ или DB9, вилкой или розеткой.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания - 5 В. Выходной сигнал - SSI (двоичный код). Разрешение энкодера в рамках одного оборота - до 17 бит. Разрешение на количество оборотов - 12 бит.

Применение ЛИР-ОМ138 СКБ ИС

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

металлообрабатывающем оборудовании
деревообрабатывающем оборудовании
лабораторных и испытательных стендах
типографском оборудовании
автоматизации пищевой промышленности
и др.

Купить абсолютный многооборотный угловой энкодер ЛИР-ОМ138 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.

Бренд :	ОАО "СКБ ИС"
Модель :	ЛИР-ОМ138
Точность :	до ±75′′
Метод измерения :	абсолютный
Технология считывания :	оптическая
Тип продукции :	многооборотный энкодер
Тип выходного сигнала / Выходной интерфейс :	SSI
Разрешение :	до 17 бит
Определение количества оборотов (для многооборотных) :	до 12 бит (4096 оборотов)
Код сигнала :	Binary
Напряжение питания :	5 VDC
Ток потребления :	≤ 180 mA
Максимальная механическая скорость :	6000 об/мин
Диаметр корпуса, мм :	38
Тип вала :	цельный вал
Диаметр вала :	Ø 4 мм
Тип соединителя :	кабель или кабель с разъемом
Вывод соединителя :	радиальный
Допустимая аксиальная нагрузка на вал :	5 Н
Диапазон рабочих температур :	от 0°C до +70°C/ от -40°C до +85°C
Степень защиты от внешней среды :	IP64
Вибрационное ускорение (от 55 до 2000 Гц) :	100 м/с²
Ударное ускорение (t = 11 мс) :	300 м/с²
Момент трогания ротора :	≤ 0,04 Н·см
Момент инерции ротора :	≤ 3,6 г·см²
Под заказ :	Да

Код заказа ЛИР-ОМ-138А 85.24 КБ

Код заказа ЛИР-ОМ-138Б 85.7 КБ

Описание Энкодер ЛИР-ОМ138А СКБ ИС 627.01 КБ

Описание Энкодер ЛИР-ОМ138Б СКБ ИС 615.71 КБ
