ЛИР-МА150 СКБ ИС
Абсолютный угловой энкодер ЛИР-МА150
Общее описание ЛИР-МА150 СКБ ИС

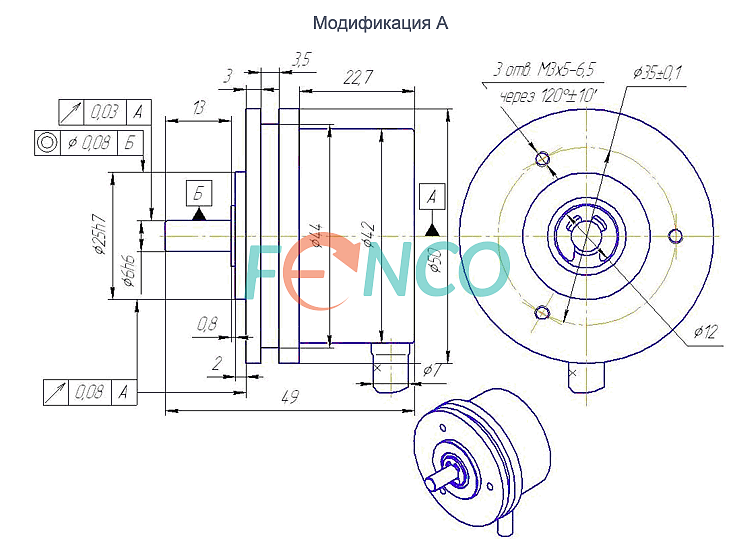

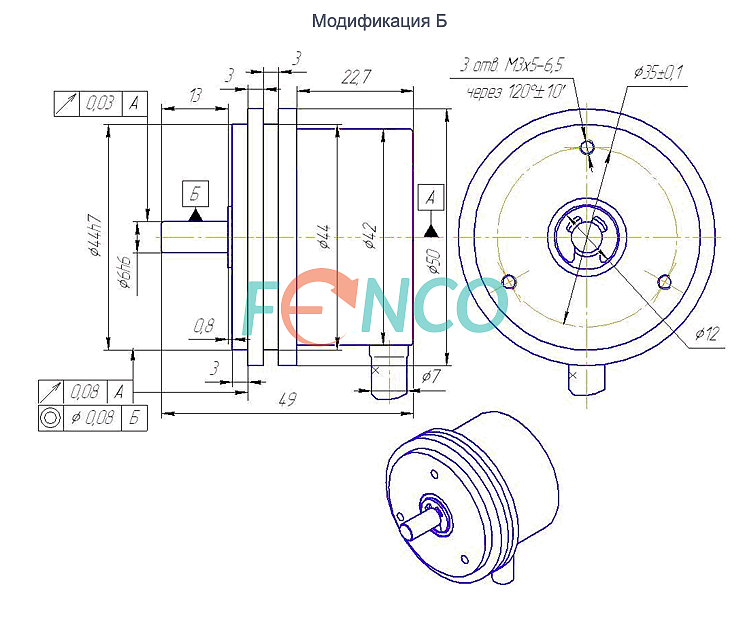

Абсолютный магнитный угловой энкодер ЛИР-МА150 доступен в двух модификациях: ЛИР-МА150А и ЛИР-МА150Б. Модели отличаются друг от друга исполнением монтажного фланца. Датчики имеют стандартный промышленный размер и исполнение с цельным валом диаметром 6 мм. Работают в широком диапазоне температур и обладают высокой степенью защиты от внешних воздействий. Разрешение - 8 бит, точность до 1 угл. градуса.
Датчик ЛИР-МА150 СКБ ИС. Особенности конструкции
Габарит корпуса 50 мм подходит под общепромышленные требования. В стандартном исполнении имеет цельный вал диаметром 6 мм. К заказу доступно два различных исполнения монтажного фланца. Конструктивное исполнение с радиальным кабельным выводом. Длина кабеля до 3 метров. Возможна комплектация разъемами РС10ТВ или DB9, вилкой или розеткой.
Электрические параметры, выходные интерфейсы, разрешающая способность
Имеет универсальный расширенный диапазон питающего напряжения - 10 - 30 В, или 5 В. Выходной сигнал - Parallel (двоичный код или код Грея). Разрешение энкодера - 8 бит.
Применение ЛИР-МА150 СКБ ИС
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- металлообрабатывающем оборудовании
- деревообрабатывающем оборудовании
- лабораторных и испытательных стендах
- типографском оборудовании
- автоматизации пищевой промышленности
- и др.
Купить абсолютный угловой энкодер ЛИР-МА150 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | ОАО "СКБ ИС" |
Модель : | ЛИР-МА150 |
Точность : | ±1° |
Метод измерения : | абсолютный |
Технология считывания : | магнитная |
Тип продукции : | общепромышленный энкодер |
Тип выходного сигнала / Выходной интерфейс : | Parallel |
Разрешение : | 8 бит |
Код сигнала : | Binary / Gray |
Напряжение питания : | 5 VDC или 10…30 VDC |
Ток потребления : | ≤ 120 mA |
Максимальная механическая скорость : | 10000 об/мин |
Диаметр корпуса, мм : | 50 |
Тип вала : | цельный вал |
Диаметр вала : | Ø 6 мм |
Тип соединителя : | кабель или кабель с разъемом |
Вывод соединителя : | радиальный |
Допустимая аксиальная нагрузка на вал : | 40 Н |
Диапазон рабочих температур : | от 0°C до +70°C/ от -40°C до +85°C |
Степень защиты от внешней среды : | IP64 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² |
Ударное ускорение (t = 11 мс) : | 400 м/с² |
Момент трогания ротора : | ≤ 0,004 Н·м |
Момент инерции ротора : | ≤ 3,5 г·см² |
Масса, кг : | 0,25 |
Под заказ : | Да |
