Энкодер ЛИР-237 СКБ ИС

-----

TTL или 1Vpp, полый вал

Артикул: ЛИР-237 СКБ ИС

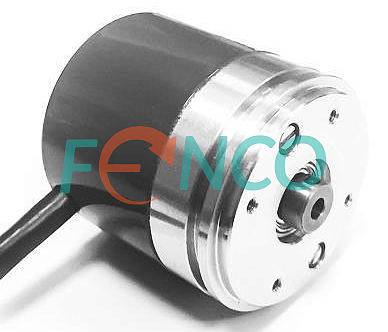

Инкрементальный угловой энкодер ЛИР-237А

Компактный энкодер ЛИР-237 с полым валом, разрешение до 720000 имп/об

Подробнее

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.

Описание

Общее описание ЛИР-237А СКБ ИС

Инкрементальный угловой энкодер ЛИР-237А имеет стандартный промышленный размер и исполнение с глухим полым валом диаметром 3 или 4 мм. Разрешение до 180000 имп/об, точность - ±75′′. Работает в широком диапазоне температур и обладает высокой степенью защиты от внешних воздействий - IP64.

Датчик ЛИР-237А СКБ ИС. Особенности конструкции

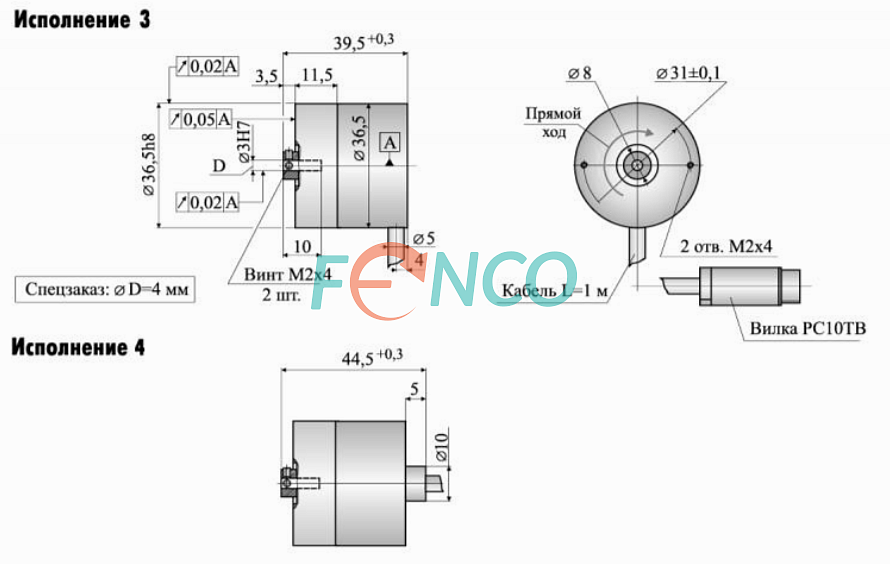

Габарит корпуса 36,5 мм подходит под общепромышленные требования. В стандартном исполнении имеет цельный вал диаметром 3 или 4 мм. Данная модель имеет стеклянную шкалу с одной референтной меткой. Конструктивное исполнение с аксиальным или радиальным выводом кабеля длиной до 3 метров, с разъемом или без.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодера - 5 В. Выходной сигнал - TTL или синус по напряжению 1Vpp. Выбор разрешений датчика из ряда до 180000 имп/об. 1 референтная метка на оборот.

Применение ЛИР-237А СКБ ИС

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

металлообрабатывающем оборудовании
деревообрабатывающем оборудовании
лабораторных и испытательных стендах
типографском оборудовании
автоматизации пищевой промышленности
и др.

Замена импорта на ЛИР-237А

Подходит для замены зарубежных аналогов таких производителей, как Kubler моделей 3610, 3620, 3700 и 3720 и др.

Купить инкрементальный угловой энкодер ЛИР-237А можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.

Бренд :	ОАО "СКБ ИС"
Модель :	ЛИР-237
Точность :	до ±75′′
Метод измерения :	инкрементальный
Технология считывания :	оптическая
Тип продукции :	общепромышленный энкодер
Тип выходного сигнала / Выходной интерфейс :	TTL или 1Vpp
Разрешение :	до 720 000 имп/об
Напряжение питания :	5 VDC
Ток потребления :	≤ 120 мА (ПИ)
Максимальная механическая скорость :	10000 об/мин
Диаметр корпуса, мм :	36,5
Тип вала :	глухой полый вал
Диаметр вала :	Ø 3 или 4 мм
Тип соединителя :	кабель или кабель с разъемом
Вывод соединителя :	аксиальный или радиальный
Допустимая аксиальная нагрузка на вал :	5 Н
Диапазон рабочих температур :	от 0°C до +70°C/ от -40°C до +85°C
Степень защиты от внешней среды :	IP64
Вибрационное ускорение (от 55 до 2000 Гц) :	100 м/с²
Ударное ускорение (t = 11 мс) :	300 м/с²
Момент трогания ротора :	≤ 0,001 Н·м
Момент инерции ротора :	≤ 3 г·см²
Под заказ :	Да

Описание Энкодер ЛИР-237А СКБ ИС 672.77 КБ

Форма заказа ЛИР-237 100.47 КБ
