SR67A Magnescale

Общее описание линейки SR67A Magnescale

Абсолютный магнитный линейный энкодер SR67A (иначе линейка или линейный преобразователь) с разрешением до 0,001 µм рассчитан на измерение длин до 3640 мм. Энкодер поставляется с протоколами Siemens, Fanuc или Mitsubishi. Обеспечивает надежную работу в широком диапазоне температур, имеет высокую степень защиты от внешних воздействий: IP54 для моделей без очистки воздухом и IP65 - с очисткой воздухом. Магнитная технология позволяет использовать энкодер даже в условиях загрязнения маслом, высокой конденсации и пр. Имеет превосходные показатели устойчивости к ударам и вибрации. Точность энкодера определяется по формуле 3+3L/1000 или 5+5L/1000, где L-длина измерения, и для длины измерения 1 м составляет ± 3 µм или ± 5 µм в зависимости от выбранного класса точности.

Линейный энкодер SR67A Magnescale. Особенности конструкции

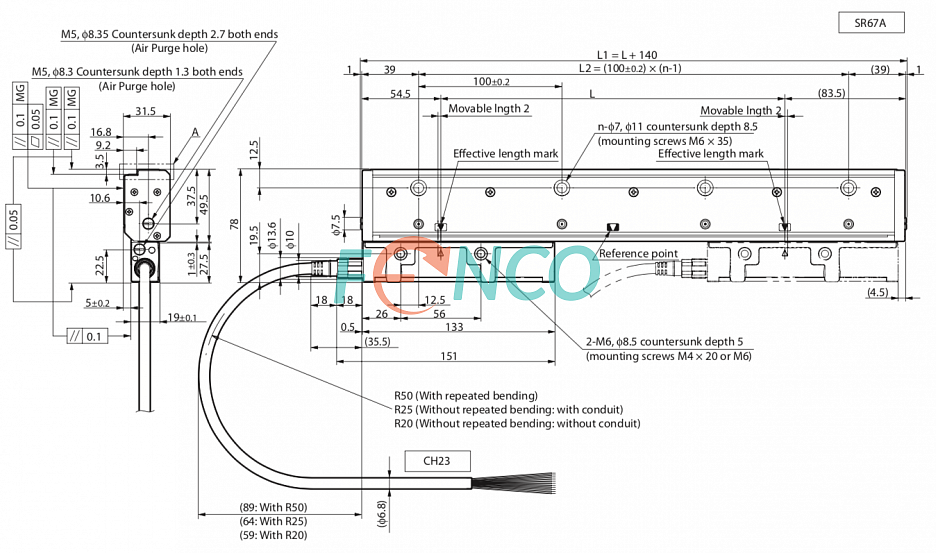

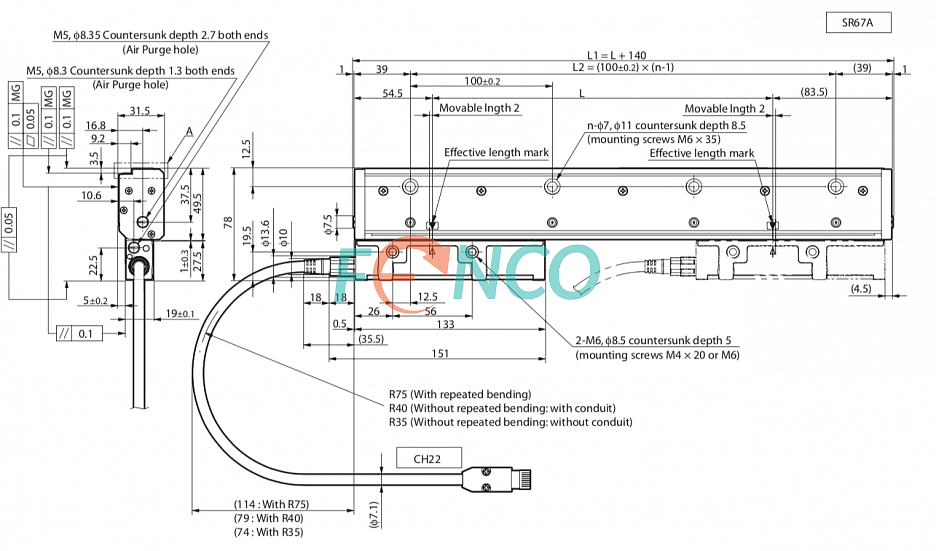

Данный линейный энкодер предназначен для измерения перемещений от 140 до 3640 мм. Конструкция линейного преобразователя позволяет применять очистку сжатым воздухом. Подвод воздуха подключается через отверстие М5 в торце корпуса, с любой стороны. Для удобства установки на корпусе имеются отметки рабочей (эффективной) длины измерения. Монтаж энкодера осуществляется при помощи винтов M6*35. Расположение крепежных отверстий вдоль корпуса линейного преобразователя с шагом 100 мм обеспечивает повышенную устойчивость к ударам и вибрации, увеличивая общую надежность измерительной системы. Энкодер комплектуется кабелем CH22 максимальной длиной 30 метров или CH23 длиной до 13 метров. Кабельное окончание - без разъема или с разъемами: RJ45 для Drive-CLiQ (Siemens), M12 или др.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет расширенный универсальный диапазон питающего напряжения - от 17 до 30,8 В, или 5 В. Выбор разрешений линейного энкодера из ряда до 0,01 µм, по специальному заказу - до 1 нано метра. Протокол выходного сигнала - RS485 (Mitsubishi или Fanuc) или Drive-CLiQ (Siemens). Референтная метка в середине шкалы, на расстоянии 10 мм от левого края рабочей зоны или в определенной при заказе позиции.

Применение SR67A Magnescale

Линейный энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить абсолютный магнитный линейный энкодер SR67A можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
