SR27A Magnescale
Общее описание линейки SR27A Magnescale
Абсолютный магнитный линейный энкодер SR27A (иначе линейка или линейный преобразователь) с разрешением до 0,001 µм рассчитан на измерение длин до 2040 мм. Энкодер поставляется с протоколами Siemens, Fanuc или Mitsubishi. Обеспечивает надежную работу в широком диапазоне температур, имеет высокую степень защиты от внешних воздействий: IP54 для моделей без очистки воздухом и IP65 - с очисткой воздухом. Магнитная технология позволяет использовать энкодер даже в условиях загрязнения маслом, высокой конденсации и пр. Имеет превосходные показатели устойчивости к ударам и вибрации. Точность энкодера определяется по формуле 3+3L/1000 или 5+5L/1000, где L-длина измерения, и для длины измерения 1 м составляет ± 3 µм или ± 5 µм в зависимости от выбранного класса точности.
Линейный энкодер SR27A Magnescale. Особенности конструкции

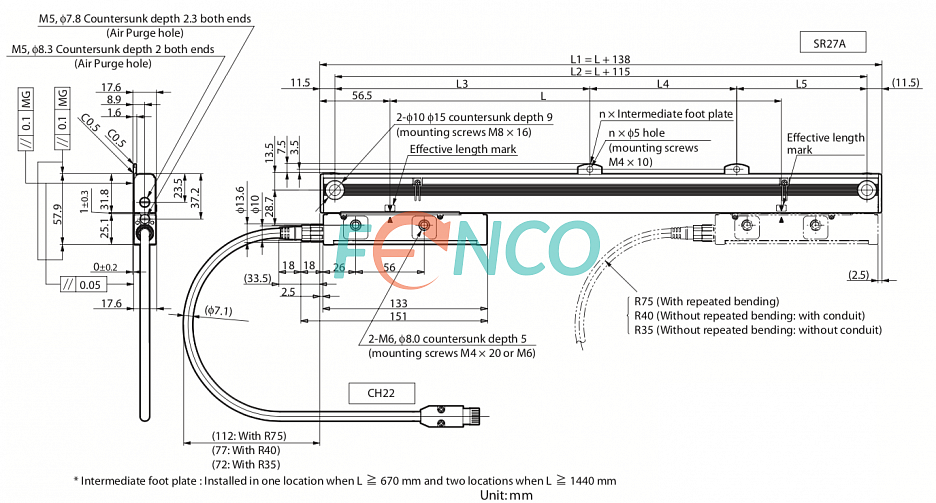

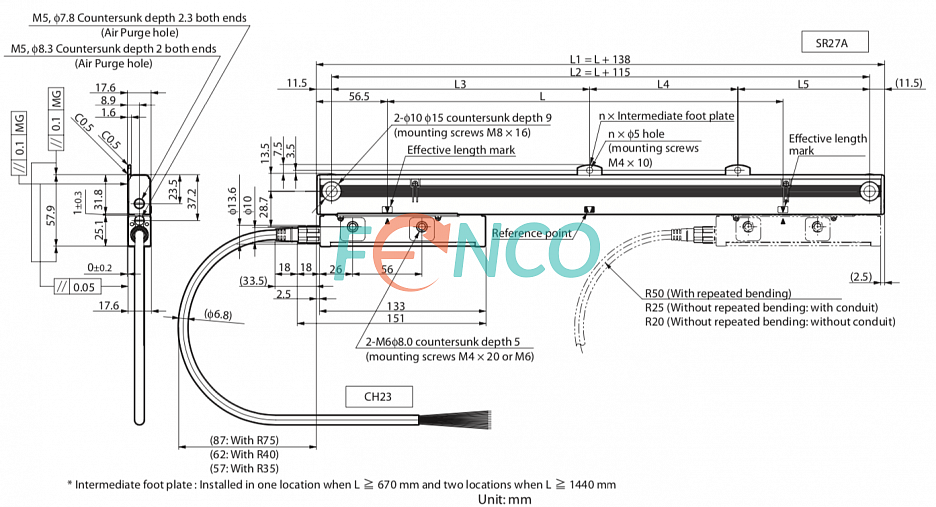

Данная модель энкодера поставляется в тонком корпусе шириной 17,6 мм и высотой 57,9 мм (вместе со считывающей головкой), что облегчает установку при дефиците свободного пространства. К заказу доступны исполнения для измерения перемещений от 70 до 2040 мм. Конструкция линейного преобразователя позволяет применять очистку сжатым воздухом. Подвод воздуха подключается через отверстие М5 в торце корпуса, с любой стороны. Для удобства установки на корпусе имеются отметки рабочей (эффективной) длины измерения. Монтаж энкодера осуществляется при помощи двух винтов M8*16. Энкодер комплектуется кабелем CH22 максимальной длиной 30 метров или CH23 длиной до 13 метров. Кабельное окончание - без разъема или с разъемами: RJ45 для Drive-CLiQ (Siemens), M12 или др.
Электрические параметры, выходные интерфейсы, разрешающая способность
Имеет расширенный универсальный диапазон питающего напряжения - от 17 до 30,8 В, или 5 В. Выбор разрешений линейного энкодера из ряда до 0,01 µм, по специальному заказу - до 1 нано метра. Протокол выходного сигнала - RS485 (Mitsubishi или Fanuc) или Drive-CLiQ (Siemens). Референтная метка в середине шкалы, на расстоянии 10 мм от левого края рабочей зоны или в определенной при заказе позиции.
Применение SR27A Magnescale
Линейный энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- деревообрабатывающем оборудовании
- металлорежущем оборудовании
- фрезерных, токарных и шлифовальных станках с ЧПУ
- металлообрабатывающих станках DMG Mori моделей DMU50eco, DMC1035V, DMC635V и др.
- измерительных микроскопах
- лабораторном оборудовании
- и др.
Купить абсолютный линейный энкодер SR27A можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | Sony Magnescale Co. |
Модель : | SR27A |
Длина перемещения : | 70-2040 мм |
Точность : | до ± 3 мкм при длине 1 метр |
Метод измерения : | абсолютный |
Технология считывания : | магнитная |
Тип продукции : | магнитный линейный энкодер |
Тип выходного сигнала / Выходной интерфейс : | RS-485 (Funuc или Mitsubishi) или DRIVE-CLiQ (Siemens) |
Разрешение : | до 0,001 μm |
Напряжение питания : | 5 VDC ±5% или 17…30,8 VDC |
Ток потребления : | ≤ 250 mA (5VDC), ≤ 100 mA (17VDC) |
Максимальная механическая скорость : | 200 м/мин |
Тип соединителя : | кабель или кабель с разъемом |
Диапазон рабочих температур : | от 0ºC до +50ºC |
Степень защиты от внешней среды : | IP54 / IP65 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 150 м/с² (50Гц...3000Гц) |
Ударное ускорение (t = 11 мс) : | 350 м/с² |
Под заказ : | Да |
