Программируемые инкрементальные энкодеры

Программируемый инкрементальный угловой энкодер – это устройство, параметры которого могут меняться пользователем при помощи стандартного переходника USB или специального программатора + компьютер или смарт девайс + бесплатное программного обеспечения. Такое решение избавляет от многих неудобств:

• затрат на простой оборудования из-за поломки датчика;
• необходимости срочного поиска аналога;
• закупки склада однотипной модели с разными параметрами;
• внесение разных моделей в конструкторскую документацию.

Виды датчиков по принципу действия

Делятся на оптические и магнитные. Магнитные лучше защищены от внешних воздействий и имеют хорошую (до 0,09° = 324”), но не всегда достаточную точность. Оптические имеют лучшую точность и разрешение до 65536 имп/оборот против 16384. Обе технологии могут быть выполнены в стандартных промышленных корпусах диаметрами 58 мм (магнитные могут быть и в других размерах от 36 мм) и с:

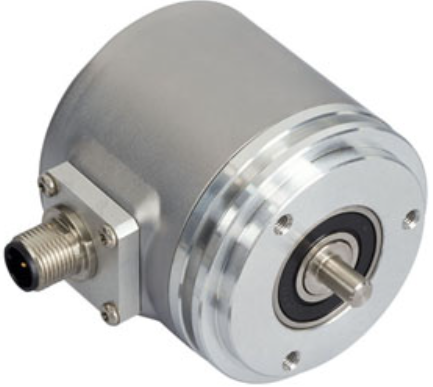

• синхро фланцем и цельным валом 6; 10 и 12 мм;
• зажимным фланцем и цельным валом 6; 6,35; 8; 12 мм;
• квадратным фланцем и валом 6,35; 9,52 мм;

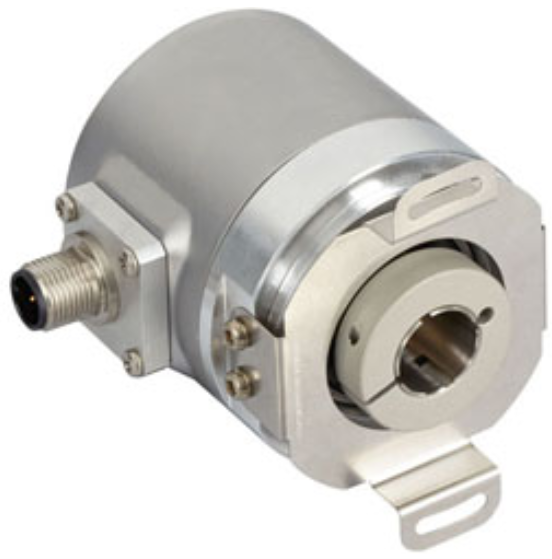

• полым сквозным или глухим валом от 6 до 15 мм.

Особенности датчиков

В нашем портфолио представлены типы программируемых энкодеров IXARC от Posital Fraba (Позитал Фраба) и PR90 от Hohner Automaticos (Хонер Аутоматикос).

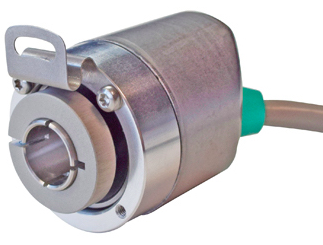

Энкодеры UCD IXARC программируются с помощью модуля UBIFAST, подключение идет через защищенное WiFi соединение. Параметры задаются через окно браузера с мобильного телефона, планшета или компьютера.

• Разрешение от 1 до 16384 имп/оборот

• Выходной сигнал TTL / HTL

• Питающее напряжение от 4,75 до 30 В
   - верхний уровень HTL > 4 В @ 4.75-9 В
   - верхний уровень HTL > В-3 В @ 9-30 В
   - нижний уровень HTL < 0.5 В
   - верхний уровень TTL > 4 В
   - нижний уровень TTL < 0.5 В

• Защита IP65

• Конструктивное исполнение

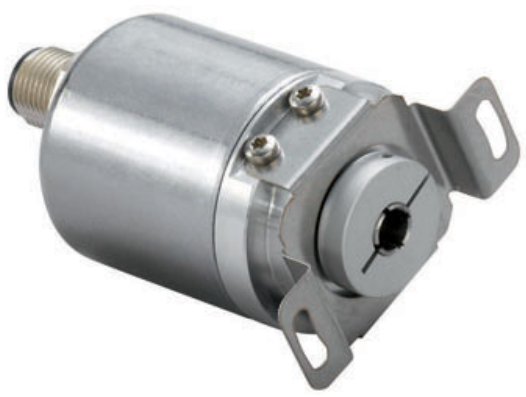

   - С цельным или полым глухим валом

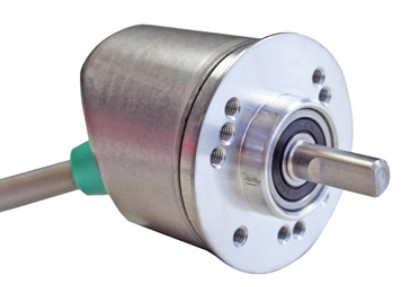

   - Диаметр корпуса от 36 до 58 мм
   - Разъем M12 / M23 или кабель радиально или аксиально

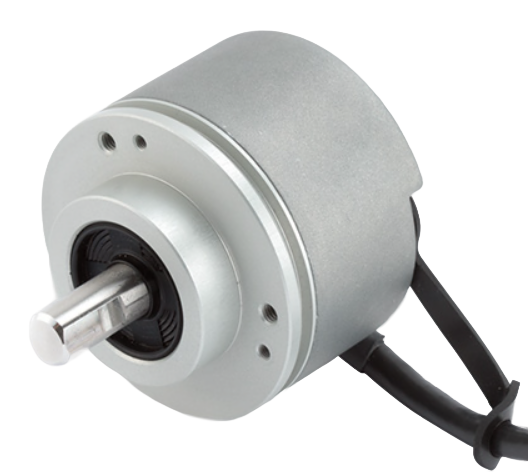

Энкодеры PR90 / PR90H от Hohner подключаются к ПК через стандартный микро USB – USB кабель. Программируются с помощью бесплатного ПО.

• Разрешение от 1 до 65536 имп/об

• Выходной сигнал TTL / HTL

• Питающее напряжение от 5 до 30 В
   - верхний уровень HTL > В-1,5 В
   - нижний уровень HTL < 2.5 В
   - верхний уровень TTL > 2,5 В
   - нижний уровень TTL < 0.5 В

• Защита IP65

• Конструктивное исполнение

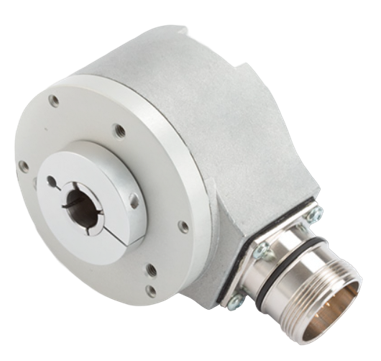

   - PR90 c цельным, PR90H с полым сквозным валом
   - Диаметр корпуса 58 мм
   - Разъем M12 / M23 радиально или кабель из корпуса

• Возможность задания положения и ширины референтной метки

Применение

Используются в:

• промышленной автоматизации;
• конвейерных линиях;
• упаковочных машинах;
• деревообрабатывающих линиях и станках;
• металлообрабатывающих станках;
• двигателях.

Купить программируемый инкрементальный угловой энкодер можно с нашего склада. Мы держим стандартные типоразмеры. Менеджеры ООО Фэнко проконсультируют Вас по возникающим вопросам. Действует специальная цена на складские позиции. Заказ можно оформить на нашем сайте или по телефону 8-800-201-95-09. Доставка во все регионы России, Республики Беларусь, Казахстан, Армению.
