Энкодер UCD-IPx00-xxxxx-xA7x-xxx Posital Fraba

Общее описание UCD-IPx00-xxxxx-xA7x-xxx Posital Fraba

Семейство энкодеров UCD-IPx00-xxxxx-xA7x-xxx представлено моделями в корпусе диаметром 36,5 или 58 мм с квадратным фланцем и валом диаметром 9,52 мм. Модели -5A7x- и -9A7x- выполнены в корпусе диаметром 58 мм, модели -3A7x- и -4A7x- имеют корпус диаметром 36,5 мм. Все энкодеры имеют универсальное питание, программируемые разрешение (до 16384 имп/об) и выходной сигнал (TTL/HTL). Датчики предназначены для эксплуатации в широком диапазоне температур - от -40°С до +85°С, имеют высокую степень защиты от воздействий окружающей среды - до IP67. К выбору заказчика различные варианты электрических подключений.

Датчик UCD-IPx00-xxxxx-xA7x-xxx Posital Fraba. Особенности конструкции

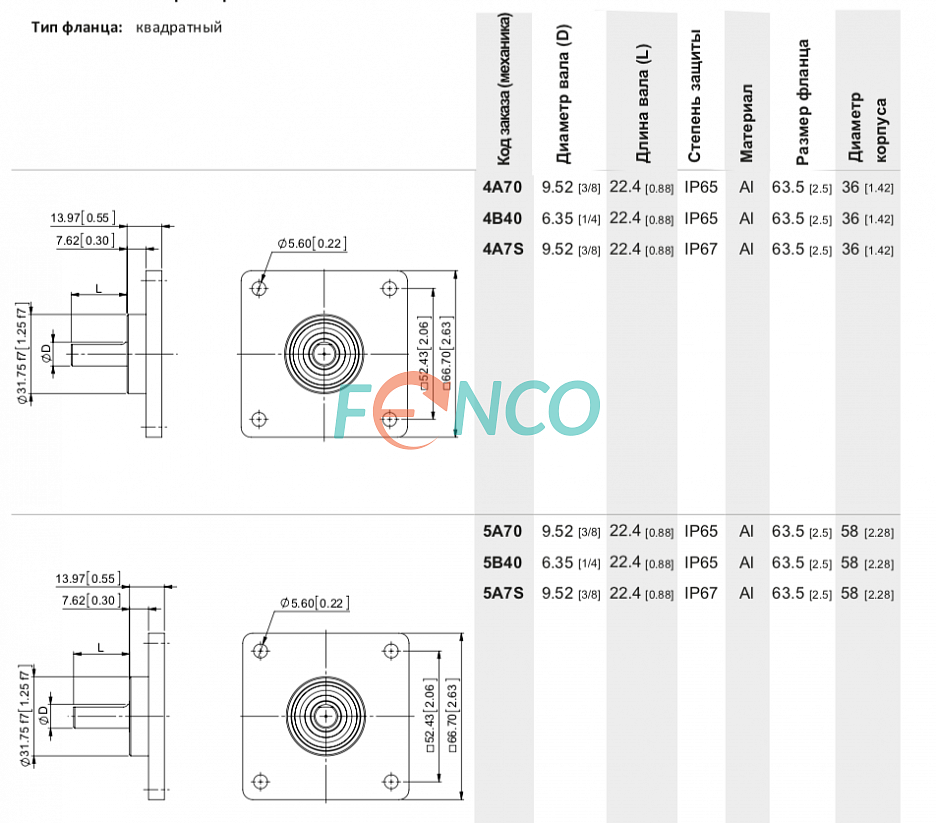

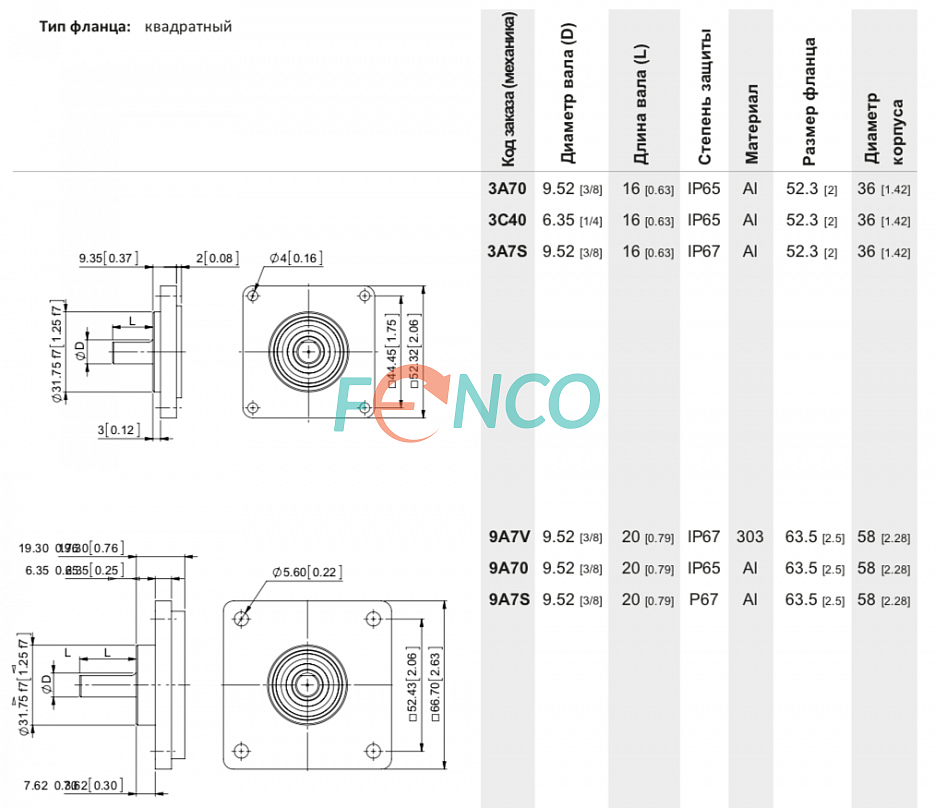

Энкодеры данного модельного ряда в стандартном исполнении имеют квадратный фланец со стороной 66,7 мм и цельным валом диаметром 9,52 мм и длиной 22,4 мм. В специальном исполнении датчики могут поставляться с фланцем 52,32 мм и валами диаметром 6,35 мм и длиной 16 или 20 мм. Материал фланца - алюминий, опционально - нержавеющая сталь. Энкодеры выполнены в корпусе диаметром 36,5 или 58 мм. К выбору заказчика следующие опции электрического подключения: CAW, 2AW, 5AW, АAW - аксиальный кабель длиной 1, 2, 5 или 10 метров соответственно; CRW, 2RW, 5RW, АRW - радиальный кабель длиной 1, 2, 5 или 10 метров соответственно; 2TW или 5TW - диагональный кабель длиной 2 или 5 метров соответственно; PAL или PRL - аксиальный или радиальный разъем M23; PAM или PRM - аксиальный или радиальный разъем M12 5pin; PAQ или PRQ - аксиальный или радиальный разъем M12 8pin; радиальные разъемы MS14, MS16 или MS18. По желанию заказчика, энкодер может быть доукомплектован ответными частями разъемов и удлинительными кабелями.

Электрические параметры, выходные интерфейсы, разрешающая способность

Энкодеры имеют универсальный расширенный диапазон питающего напряжения от 4,75 до 30 В. Выходной сигнал TTL или HTL и разрешение энкодера (до 16384 имп/об) задаются пользователем при помощи инструмента для конфигурации UBIFAST. Для моделей UCD-IPT00... предустановлен выходной сигнал TTL, для моделей UCD-IPH00... - выходной сигнал HTL. Требуемые значения параметров могут быть загружены нами перед отгрузкой товара.

Применение UCD-IPx00-xxxxx-xA7x-xxx Posital Fraba

Датчики данного модельного ряда применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный угловой энкодер UCD-IPx00-xxxxx-xA7x-xxx можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
