UTD-IPx00-XXXXX-Y060-PRQ Posital Fraba
до 16384 имп, вал 6 мм
Артикул:
UTD-IPx00-XXXXX-Y060-PRQ Posital Fraba

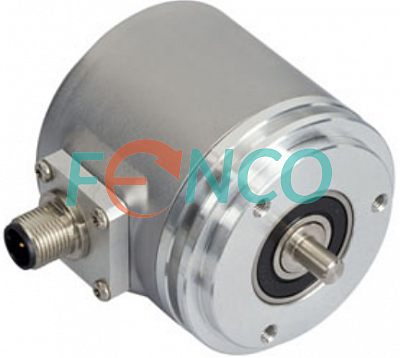

UTD-IPx00-XXXXX-Y060-PRQ инкрементальный угловой энкодер Posital Fraba
Программируемое разрешение до 16384, универсальное питание 4,75...30 В, новый микроконтроллер
Подробнее
Под заказ
Под заказ
*/?>
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Описание
Общее описание UTD-IPx00-XXXXX-Y060-PRQ Posital Fraba
Инкрементальный программируемый угловой энкодер UTD-IPx00-XXXXX-Y060-PRQ с новым микроконтроллером вышедший на замену устаревшей модели UCD-IPx00-XXXXX-Y060-PRQ имеет стандартный промышленный размер, исполнение с цельным валом и синхро фланцем. Работает в широком диапазоне температур и обладает высокой степенью защиты от внешних воздействий - IP65 (вал) и IP66 / IP67 (корпус).
Датчик UTD-IPx00-XXXXX-Y060-PRQ Posital Fraba. Особенности конструкции

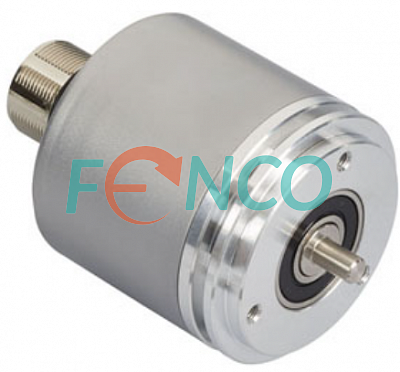

Габарит корпуса 58 мм подходит под общепромышленные требования. В стандартном исполнении имеет цельный вал диаметром 6 мм и синхро фланец. Конструктивное исполнение с радиальным разъемом M12. К заказу так же доступны исполнения с аксиальным разъемом и аксиальным или радиальным выводом кабеля различной длины.
Электрические параметры, выходные интерфейсы, разрешающая способность
- Имеет универсальный расширенный диапазон питающего напряжения от 4,75 до 30 В.
- Ток потребления ≤60 mA при 5V DC, ≤30 mA при 10V DC, ≤25 mA при 24V DC.
- Выходной сигнал TTL или HTL и разрешение энкодера (до 16384 имп/об) задаются пользователем при помощи инструмента для конфигурации UBIFAST (версия ≥ 1.6.10).
Применение UTD-IPx00-XXXXX-Y060-PRQ Posital Fraba
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- пищевой промышленности
- упаковочном производстве
- промышленных лебедках
- кранах
- станках с ЧПУ
- конвейерах
- и др.
Замена энкодеров других производителей
UTD-IPx00-XXXXX-Y060-PRQ может быть использован для замены энкодеров следующих производителей:
- Fagor - модели Modell S, Modell SP
- Siemens - модель 6FX2
- Leine & Linde - модели IS-630, IS-632
- Kubler - модель 8.500* и др.
- Brown & sharpe - модель BE 225M
- Heidenhain - модели ROD 426, ROD 436, ROD 456, ROD 476, ROD 523, ROD 428D, ROD 486 и др.
- Givi Misure - модель EN500
- СКБ ИС - модель ЛИР158А
- RSF - Elektronik - модели DG117, DG118; Balluff - BDG 6360; Hecon - RI28S; ISKRA - TGR11
- MIKI - модель ANDIMIK-1-04; Scancon - 2RS; Precizika Metrology - A58
Купить инкрементальный угловой энкодер UTD-IPx00-XXXXX-Y060-PRQ можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
| Бренд : | Fraba Posital GmbH |
| Точность : | ±0.0878° (≤ 12 bit) |
| Метод измерения : | инкрементальный |
| Технология считывания : | магнитная |
| Тип продукции : | программируемый энкодер |
| Сертификация : | UL, CE |
| Тип выходного сигнала / Выходной интерфейс : | программируемый (TTL или HTL), предустановленный - TTL |
| Разрешение : | программируемое до 16384 имп/об |
| Напряжение питания : | 4,75…30 VDC |
| Максимальная рабочая скорость (выходная частота) : | 1000 кГц |
| Максимальная механическая скорость : | 12000 об/мин |
| Диаметр корпуса, мм : | 58 |
| Тип вала : | цельный вал |
| Диаметр вала : | Ø 6 мм |
| Тип фланца энкодера : | синхро фланец |
| Тип соединителя : | разъем M12 |
| Вывод соединителя : | радиальный |
| Допустимая аксиальная нагрузка на вал : | 40 Н |
| Диапазон рабочих температур : | от -40ºC до +85ºC |
| Степень защиты от внешней среды : | IP65 - вал, IP66 / IP67 - корпус |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 10 g (10Гц…1000Гц) |
| Ударное ускорение (t = 11 мс) : | 100G (6 мс) |
| Момент трогания ротора : | ≤ 0,03 Н·м |
| Момент инерции ротора : | ≤ 30 г·см² |
| Масса, кг : | 0,27 |
