Энкодер ЛИР-ДА237Т СКБ ИС
SSI, BiSS + 1Vpp
Артикул:
ЛИР-ДА237Т СКБ ИС
Абсолютный угловой энкодер ЛИР-ДА237Т
Компактный абсолютный энкодер с полым валом ЛИР-ДА237Т с разрешением до 21 бит и дополнительным инкрементальным сигналом
Подробнее
Под заказ
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Цены
| Название |
Артикул
|
Цена | В наличии | |||
| ЛИР-ДА237Т-3-Т-21-05-RS-5-1-0,5-0 |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | ||||||
| ЛИР-ДА237Т-3-Т-21-05-RS-4-2-2,0-В(DB9) |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | ||||||
| ЛИР-ДА235Т-1-Т-16-05-RS-3-2 |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | ||||||
| ЛИР-ДА235Т-1-Т-16-05-RS-3-2 (2479) |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | ||||||
| ЛИР-ДА237Т-3-Т-16-05-RS-3-2-3,0-Р(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | ||||||
| ЛИР-ДА237Т-3-Т-14-05-RS-3-1-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | ||||||
| ЛИР-ДА237Т-3-Т-21-05-RS-3-2-1,0-0 |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | ||||||
| ЛИР-ДА237Т-3-Т-13-05-RS-3-1-2,0-0 |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | ||||||
| ЛИР-ДА237Т-3-Т-23-05-RS-3-1-1,0-0 |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | ||||||
| ЛИР-ДА237Т-3-Т-21-05-RS-6-2-2,0-0 |
Цена по запросу
|
Под заказ | Купить | |||
|
Под заказ | ||||||
Описание
Общее описание ЛИР-ДА237Т СКБ ИС
Абсолютный угловой энкодер ЛИР-ДА237Т имеет стандартный промышленный размер и исполнение со сквозным полым валом диаметром 8 мм. Для крепления используется упругий элемент. Разрешение до 21 бит. Для позиционирования на больших скоростях к заказу доступно исполнение с дополнительным инкрементальным сигналом 1Vpp разрешением 1024 имп/об. Работает в широком диапазоне температур, степень защиты от внешних воздействий - IP40.

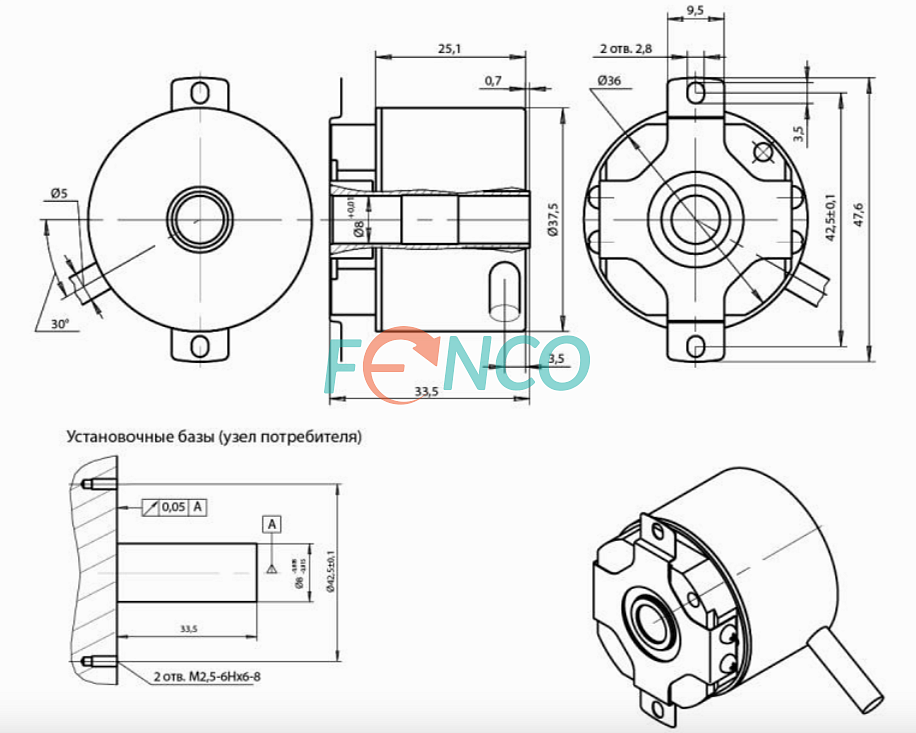

Датчик ЛИР-ДА237Т СКБ ИС. Особенности конструкции
Габарит корпуса 37,5 мм подходит под общепромышленные требования. В стандартном исполнении имеет сквозной полый вал диаметром 8 мм. Для компенсации несоосности служит упругий элемент. Конструктивное исполнение с радиальным выводом кабеля длиной до 3 метров, с разъемом или без.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания энкодера - 5 В. Выходной сигнал - SSI или BiSS. Двоичный код или код Грея. Выбор разрешений датчика из ряда до 21 бит. Возможно исполнение с дополнительным инкрементальным сигналом 1Vpp разрешением 1024 имп/об.
Применение ЛИР-ДА237Т СКБ ИС
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- металлообрабатывающем оборудовании
- деревообрабатывающем оборудовании
- лабораторных и испытательных стендах
- типографском оборудовании
- автоматизации пищевой промышленности
- и др.
Замена импорта на ЛИР-ДА237Т
Подходит для замены зарубежных аналогов таких производителей, как Kubler модели F3673 и др.
Купить абсолютный угловой энкодер ЛИР-ДА237Т можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
| Бренд : | ОАО "СКБ ИС" |
| Модель : | ЛИР-ДА237 |
| Точность : | до ±30′′ |
| Метод измерения : | абсолютный + инкрементальный |
| Технология считывания : | оптическая |
| Тип продукции : | общепромышленный энкодер |
| Тип выходного сигнала / Выходной интерфейс : | SSI или BiSS |
| Разрешение : | до 21 бит |
| Дополнительный инкрементальный сигнал : | SIN/COS |
| Разрешение дополнительного сигнала : | 1024 имп/об |
| Код сигнала : | Binary / Gray |
| Напряжение питания : | 5 VDC |
| Ток потребления : | ≤ 120 mA |
| Максимальная механическая скорость : | 6000 об/мин |
| Диаметр корпуса, мм : | 37,5 |
| Тип вала : | сквозной полый вал |
| Диаметр вала : | Ø 8 мм |
| Тип фланца энкодера : | упругий элемент для крепления |
| Тип соединителя : | кабель |
| Вывод соединителя : | радиальный |
| Допустимая аксиальная нагрузка на вал : | 5 Н |
| Диапазон рабочих температур : | от -40ºC до +85ºC |
| Степень защиты от внешней среды : | IP40 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² |
| Ударное ускорение (t = 11 мс) : | 2000 м/с² |
| Момент трогания ротора : | ≤ 0,0059 Н·м |
| Момент инерции ротора : | ≤ 10 г·см² |
| Масса, кг : | 0,06 |
| Под заказ : | Да |
Код заказа ЛИР-ДА237
85.37 КБ
Описание Энкодер ЛИР-ДА237Т СКБ ИС
632.67 КБ
