Инкрементальный линейный энкодер RLB + MS05 RLS

Общее описание RLB RLS

Инкрементальный магнитный линейный энкодер RLB (иначе линейка или линейный преобразователь) состоит из миниатюрной считывающей головки и магнитной шкалы MS05 с нанесенными магнитными полюсами длиной 2 мм. В стандартном исполнении шкала выполнена в виде самоклеящейся ленты. Точность шкалы - ±40 мкм. Миниатюрная считывающая головка работает в широком диапазоне температур и обладает высокой стойкостью к механическим ударам и вибрации. Разрешение энкодера до 0,244 мкм. Считывающая головка энкодера RLB в комплекте с магнитным кольцом может быть использована в качестве углового энкодера. Благодаря миниатюрным размерам энкодер RLB является лучшим выбором для применения в условиях ограниченного пространства.

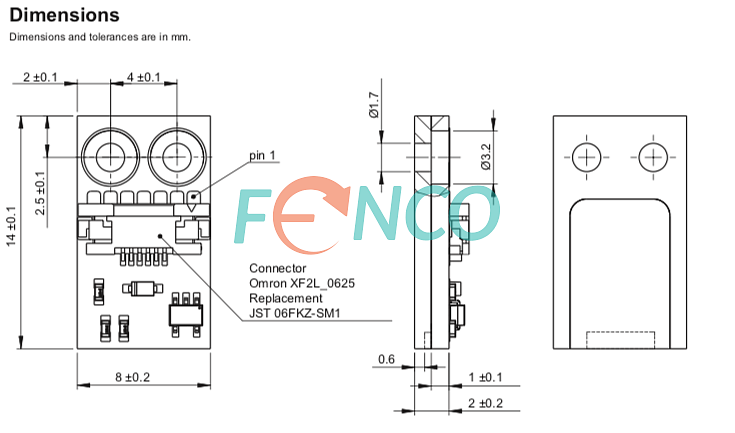

Линейный энкодер RLB RLS. Особенности конструкции

Бесконтактный энкодер состоит из миниатюрной считывающей головки и шкалы, выполненной в виде магнитной ленты. Лента поставляется в комплекте с защитный фольгой. К заказу доступна шкала с периодическими нулевыми метками или без референтных меток. В качестве подложки (базы) под магнитную ленту может быть использован алюминиевый защитный профиль. Максимальная длина шкалы - 50 м. Конструктивное исполнение с разъемом на плате, в заказе может быть предусмотрен кабельный шлейф длиной 127 мм.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальное напряжение питания - 5 В. Выбор разрешений линейного энкодера из ряда до 0,244 мкм. Наиболее популярными являются разрешения 1, 5 и 10 мкм. Выходной сигнал - TTL (ABZ).

Применение RLB RLS

Магнитный лиинейный энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный линейный энкодер RLB можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
