Магнитная шкала энкодера FlexAB RLS

Общее описание магнитной шкалы FlexAB RLS

Магнитная шкала FlexAB является элементом системы измерения положения, используемой совместно со считывающими головками серии Artos, разработанными компанией RLS. Данная шкала применяется в высокоточных системах контроля углового положения и скорости вращения крупных механизмов и приводов.

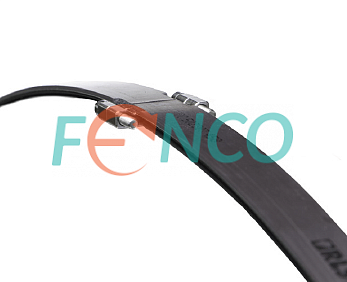

Шкала FlexAB представляет собой гибкую магнитную измерительную ленту, установленную на специальном резиновом профиле с интегрированным механизмом натяжения.

Принцип работы шкалы основан на бесконтактном магнитном измерении положения. Считывающая головка определяет положение магнитных полюсов шкалы и формирует цифровой сигнал, который используется системой управления для точного контроля положения или скорости. Благодаря отсутствию механического контакта между измерительными элементами система отличается высокой надежностью, устойчивостью к загрязнениям и длительным сроком службы даже в тяжелых промышленных условиях.

Конструкция шкалы FlexAB предусматривает компенсацию теплового расширения основания, на которое она установлена. Это позволяет сохранять точность измерения при изменениях температуры и при работе оборудования с большими габаритами. Допустимые монтажные допуски по диаметру вала могут достигать примерно ±0,2 мм, что значительно упрощает установку и выравнивание системы.

Магнитная шкала FlexAB применяется в системах позиционирования и управления движением крупного промышленного оборудования, таких как поворотные столы, роботизированные системы, вращающиеся платформы, подъемные механизмы и другие установки с большими диаметрами вращения. Использование этой шкалы совместно со считывающими головками позволяет получать абсолютные или инкрементальные сигналы положения (например, интерфейсы SSI, BiSS или ABZ), обеспечивая высокую точность и стабильность работы системы управления.

Купить магнитную шкалу энкодера FlexAB можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
