Сильфонная муфта для энкодера ЛИР-814 СКБ ИС
Сильфонная муфта для энкодера ЛИР-814 СКБ ИС
Название |
Артикул
|
Цена | В наличии | |
ЛИР-814-3-3 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-814-3-4 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-814-3-5 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-814-3-6 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-814-4-4 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-814-4-5 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-814-4-6 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-814-5-5 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-814-5-6 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-814-6-6 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-814-3-3,175 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-814-4-3,175 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-814-5-3,175 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-814-6-3,175 |
Цена по запросу
|
Под заказ | Купить |
Общее описание ЛИР-814 СКБ ИС

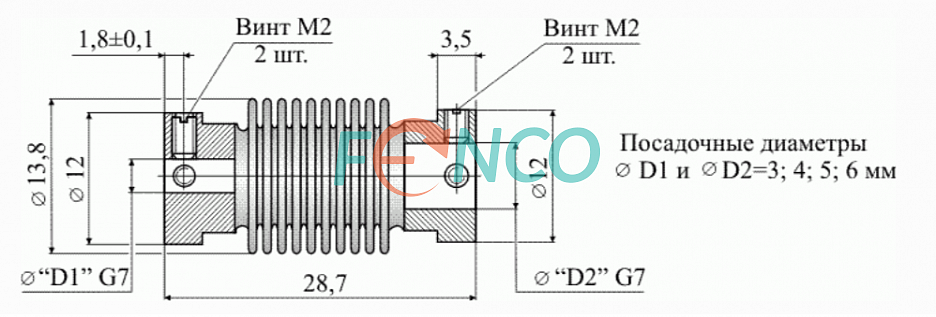

Соединительная сильфонная муфта ЛИР-814 может работать на скоростях до 12000 об/мин. Упругость обеспечивается сильфонной трубкой. Посадочные диаметры валов датчиков - 3, 4, 5 или 6 мм, или 1/8". Муфта имеет диаметр 13,8 мм (фланец - 12 мм), высота муфты 28,7 мм. Подходит для энкодеров ЛИР-119А, ЛИР-128А, ЛИР-158 и других моделей с цельным валом 3, 4, 5 или 6 мм, или 1/8".
Применение сильфонной муфты
Сильфонные муфты благодаря упругой конструкции хорошо работают при угловых, радиальных и осевых смещениях. Муфта служит для соединения цельного вала энкодера с исполнительным механизмом оборудования: двигателем, шарико-винтовой парой (ШВП), измерительным колесом, вращающимся элементом. Кроме функции соединения, муфта ЛИР-814 компенсирует несоосность, торцевое и радиальное биение, удары и вибрацию, служит температурной развязкой. Отличительными особенностями сильфонных муфт являются высокая торсионная жесткость и малый момент инерции.
Купить сильфонную ЛИР-814 СКБ ИС можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | ОАО "СКБ ИС" |
Модель : | ЛИР-814 |
Тип продукции : | сильфонная муфта |
Диаметр вала энкодера : | Ø 3, 4, 5 или 6 мм; 1/8" |
Допустимое радиальное смещение осей : | ± 0.2 мм |
Допустимое осевое смещение осей : | ± 0.5 мм |
Допустимый наклон осей : | ± 1° |
Максимальная скорость вращения : | 12000 об/мин |
Момент инерции : | 2,5 г·см² |
Жесткость на скручивание : | 40 Н·м/рад |
Под заказ : | Да |
