Энкодер Serie 64S Hohner
SIN/COS 1 Vpp
Артикул:
Serie 64S Hohner
Serie 64S инкрементальный синусно-косинусный энкодер Hohner
Инкрементный энкодер с сигналом 1 Vpp
Подробнее
Под заказ
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Актуальную стоимость и сроки поставки уточняйте у наших менеджеров.
Описание

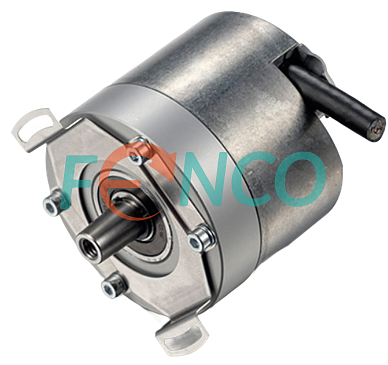

Синусно-косинусный инкрементальный энкодер (он же преобразователь перемещений) с цельным валом SERIE 64S.

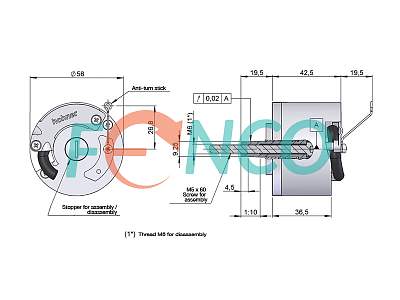

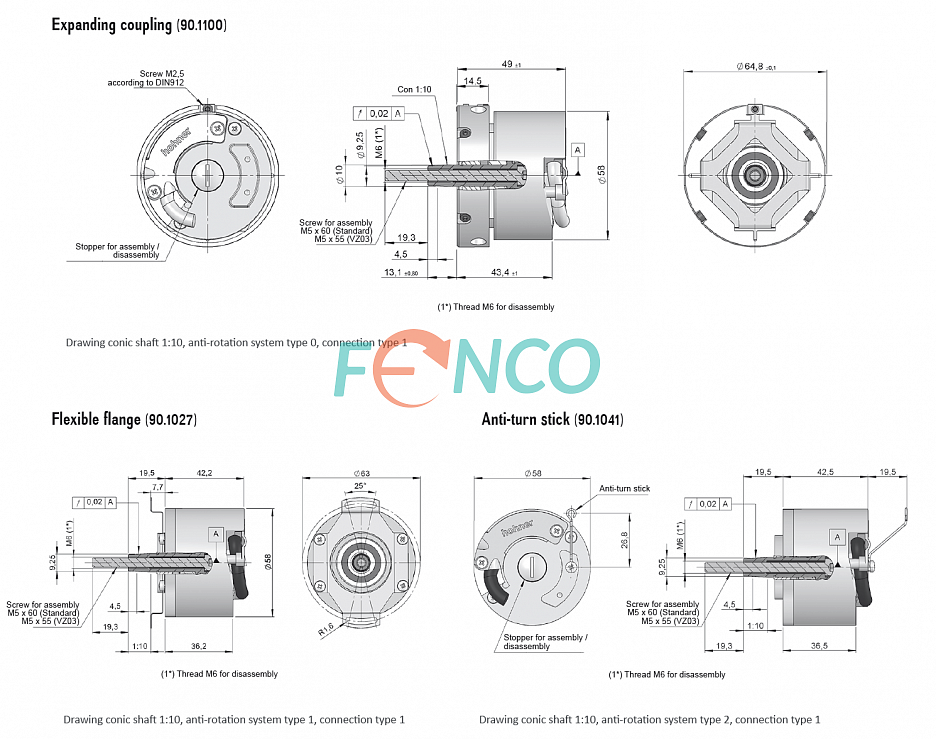

Габарит корпуса 58 мм. Может иметь стандартные исполнения с разжимным фланцем - муфтой, с упругими элементом. Цельный вал является конусным 1:10. Исполнение с разжимным фланцем и конусным валом является широко распространенными. Такие датчики активно используются в моторах Siemens. Конструктивное исполнение возможно с кабельным выводом радиально.
Имеет напряжение питания 5 В. Разрешение датчика 2048 имп/об. Выходной сигнал аналоговый по напряжению 1Vpp.
Степень защиты IP54.
В комплекте по запросу может поставляться упругий элемент и винт для крепления вала.
Датчик применяется в различных отраслях промышленности, синусный тип сигнала и конусный вал больше всего подходит для:
Габарит корпуса 58 мм. Может иметь стандартные исполнения с разжимным фланцем - муфтой, с упругими элементом. Цельный вал является конусным 1:10. Исполнение с разжимным фланцем и конусным валом является широко распространенными. Такие датчики активно используются в моторах Siemens. Конструктивное исполнение возможно с кабельным выводом радиально.
Имеет напряжение питания 5 В. Разрешение датчика 2048 имп/об. Выходной сигнал аналоговый по напряжению 1Vpp.
Степень защиты IP54.
В комплекте по запросу может поставляться упругий элемент и винт для крепления вала.
Датчик применяется в различных отраслях промышленности, синусный тип сигнала и конусный вал больше всего подходит для:
- применения в качестве датчика обратной связи моторов
- металлообрабатывающие станки
- промышленные принтеры
- лифтовое оборудование
| Бренд : | Hohner Automaticos |
| Модель : | Serie 64 sin/cos |
| Метод измерения : | инкрементальный |
| Технология считывания : | оптическая |
| Тип продукции : | синусно-косинусный энкодер |
| Тип выходного сигнала / Выходной интерфейс : | SIN/COS, 1 Vpp |
| Разрешение : | до 2048 имп/об |
| Напряжение питания : | 5 VDC |
| Ток потребления : | ≤ 90 mA |
| Максимальная рабочая скорость (выходная частота) : | 200 кГц |
| Максимальная механическая скорость : | 6000 об/мин |
| Диаметр корпуса, мм : | 58 |
| Тип вала : | конусный вал |
| Диаметр вала : | 1:10 (9,25 мм) |
| Тип фланца энкодера : | разжимная муфта или упругий элемент для крепления |
| Тип соединителя : | кабель |
| Вывод соединителя : | тангенциальный |
| Допустимая аксиальная нагрузка на вал : | 40 Н |
| Диапазон рабочих температур : | от -20ºC до +80ºC |
| Степень защиты от внешней среды : | IP54 |
| Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² (10Гц…2000Гц) |
| Ударное ускорение (t = 11 мс) : | 1000 м/с² (6 мс) |
| Момент трогания ротора : | ≤ 0,02 Н·м |
| Момент инерции ротора : | ≤ 30 г·см² |
| Масса, кг : | 0,5 |
| Под заказ : | Да |
