ЛИР-190 СКБ ИС
Название |
Артикул
|
Цена | В наличии | |
ЛИР-190Е-3-Н-090000-05-ПИ-4(±5")-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190Е-3-Н-090000-05-ПИ-3-4,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190Е-3-Н-054000-05-ПИ-3-4,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190Е-3-Н-054000-05-ПИ-4-4,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190Е-3-Н-090000-05-ПИ-3-1,5-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190Е-3-Н-090000-05-ПИ-3-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190Е-3-Н-090000-05-ПИ-3-0,2-В(РС10ТВ) (D=14 мм) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190Е-3-Н-090000-05-ПИ-4-2,0-Р(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190Е-3-Н-450000-05-ПИ-3-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190Е-3-Н-090000-05-ПИ-3-1,0-В(РС10ТВ)(D=14 мм) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190С-3-Н-018000-05-ПИ-3-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190С-3-Н-180000-05-ПИ-4-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190С-3-Н-090000-05-ПИ-3(±2,5")-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190С-3-Н-090000-05-ПИ-4(±5")-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190Е-3-Н-090000-05-ПИ-4-3,0-0 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190Е-3-Н-090000-05-ПИ-3-3,0-0 |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190С-3-Н-005000-05-ПИ-3-1,0-В(РС10ТВ) |
Цена по запросу
|
Под заказ | Купить | |
ЛИР-190С-3-Н-090000-05-ПИ-3-3,0-В(РС10ТВ) (Dвала=14мм) |
Цена по запросу
|
Под заказ | Купить |
Общее описание ЛИР-190 СКБ ИС

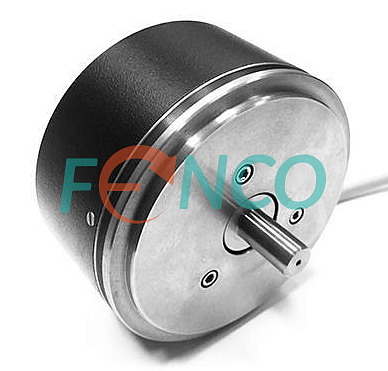

Высокоточный инкрементальный угловой энкодер ЛИР-190 доступен в трех исполнениях: ЛИР-190Б, ЛИР-190E и ЛИР-190С. ЛИР-190Б представляет собой двухканальный энкодер с двумя выходными TTL сигналами и точностью до ±7,5′′. Энкодеры ЛИР-190E и ЛИР-190C пришли на смену выпускавшимся ранее датчикам ЛИР-190А и ЛИР-190Ф соответственно; имеют разрешение до 900000 имп/об и обеспечивают точность ±2,5′′. Все три модификации имеют стандартный промышленный размер и исполнение с цельным валом диаметром 10 или 14 мм. Работают в широком диапазоне температур и обладают высокой степенью защиты от внешних воздействий - IP64 (модель Б), IP66 (модели Е и С).
Выпускается как альтернатива снятым с производства моделям ЛИР-190А с круглым фланцем и ЛИР-190Ф с квадратным фланцем.
Датчик ЛИР-190 СКБ ИС. Особенности конструкции

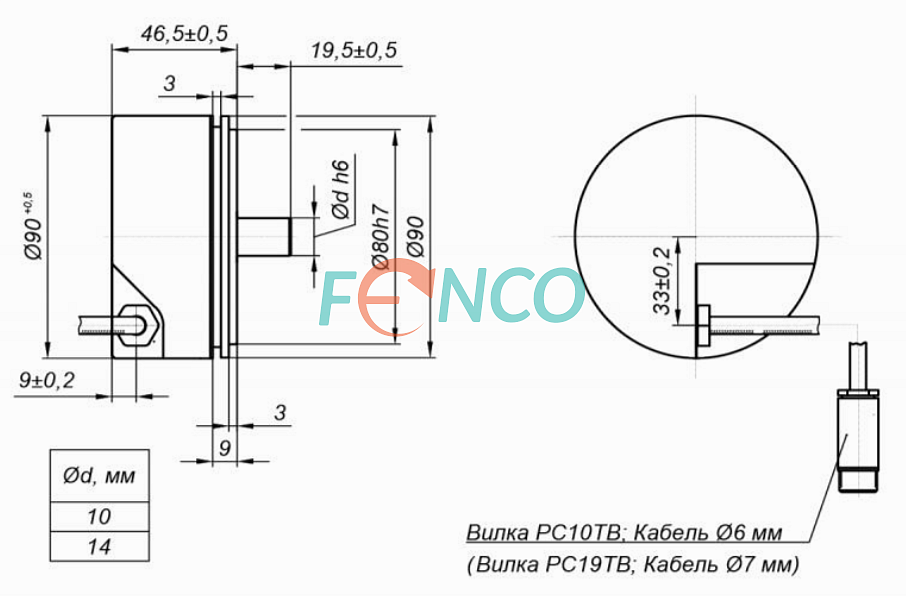

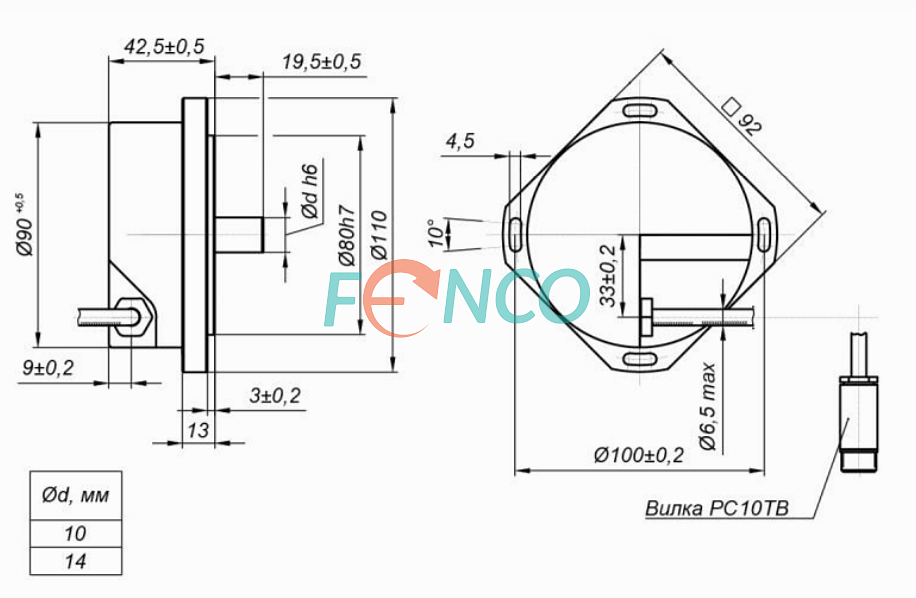

Габарит корпуса 90 мм подходит под общепромышленные требования. В стандартном исполнении все модификации энкодера имеют цельный вал диаметром 10 или 14 мм. Модель ЛИР-190С имеет квадратный фланец с 4-мя крепежными отверстиями аналогично энкодерам Heidenhain ROD 260, ROD 270 и ROD 280. Конструктивное исполнение с радиальным кабелем (модификация Б - с двумя) длиной до 5 метров, с разъемами или без.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания энкодеров - 5 В. Выходной сигнал - TTL. Выбор разрешений датчика из ряда до 900000 имп/об. 1 референтная метка на оборот.

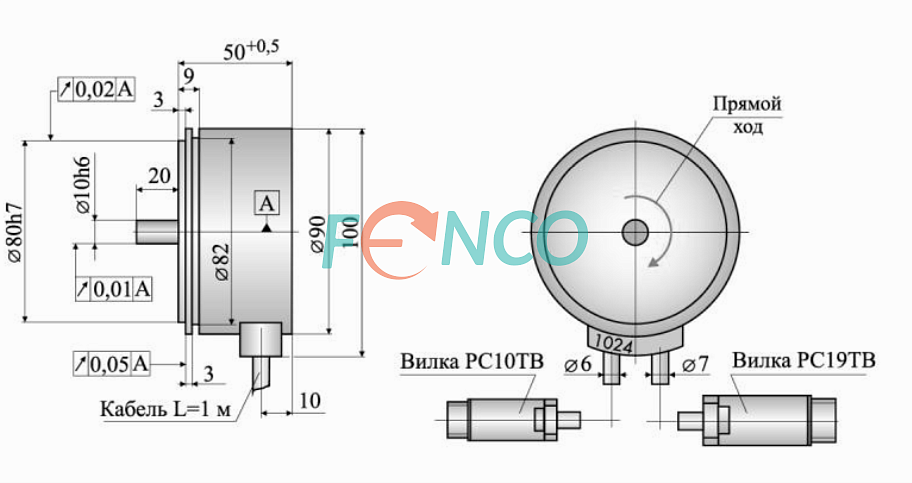

Модель ЛИР-190Б имеет два выходных TTL сигнала. Первый имеет разрешение 1024 имп/об, обеспечивает точность ±30′′ и не имеет рефератного сигнала. Он предназначен для контроля скорости при высокодинамичных перемещениях. Второй выходной сигнал имеет разрешение до 450000 имп/об и обеспечивает позиционирование с точностью ±7,5′′.
Применение ЛИР-190 СКБ ИС
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- металлорежущем оборудовании
- станках с ЧПУ
- радиолокации
- астрономии
- робототехнике
- и др.
Замена импорта на ЛИР-190, Heidenhain ROD280
Подходит для замены зарубежных аналогов таких производителей, как Heidenhain моделей ROD250, ROD260, ROD270 и ROD280; Fagor модели S...D90 и др.
Купить инкрементальный угловой энкодер ЛИР-190 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | ОАО "СКБ ИС" |
Модель : | ЛИР-190 |
Точность : | до ±2,5′′ |
Метод измерения : | инкрементальный |
Технология считывания : | оптическая |
Тип продукции : | высокоточный энкодер |
Тип выходного сигнала / Выходной интерфейс : | TTL |
Разрешение : | до 3 600 000 имп/об |
Напряжение питания : | 5 VDC |
Ток потребления : | ≤ 150 mA |
Максимальная механическая скорость : | 4000 об/мин |
Диаметр корпуса, мм : | 90 |
Тип вала : | цельный вал |
Диаметр вала : | Ø 10 или 14 мм |
Тип соединителя : | кабель или кабель с разъемом |
Вывод соединителя : | радиальный |
Допустимая аксиальная нагрузка на вал : | 10 Н |
Диапазон рабочих температур : | от 0°C до +70°C |
Степень защиты от внешней среды : | IP64 / IP66 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² |
Ударное ускорение (t = 11 мс) : | 300 м/с² |
Момент трогания ротора : | ≤ 0,01 Н·м |
Момент инерции ротора : | ≤ 0,2 кг·см² |
Под заказ : | Да |
