ЛИР-3170 СКБ ИС
Инкрементальный угловой энкодер ЛИР-3170А
Название |
Артикул
|
Цена | В наличии | |
ЛИР-3170А.01-3-Н-018000-05-СН-2-1,0-0 |
Цена по запросу
|
Под заказ | Купить |
Общее описание ЛИР-3170А СКБ ИС
Высокоточный инкрементальный угловой энкодер ЛИР-3170А имеет стандартный промышленный размер и исполнение со сквозным полым валом диаметром 50 мм и встроенной муфтой для компенсации несоосности. Разрешение до 900000 имп/об, точность - ±2′′. Работает в широком диапазоне температур и обладает высокой степенью защиты от внешних воздействий - IP64.
Датчик ЛИР-3170А СКБ ИС. Особенности конструкции

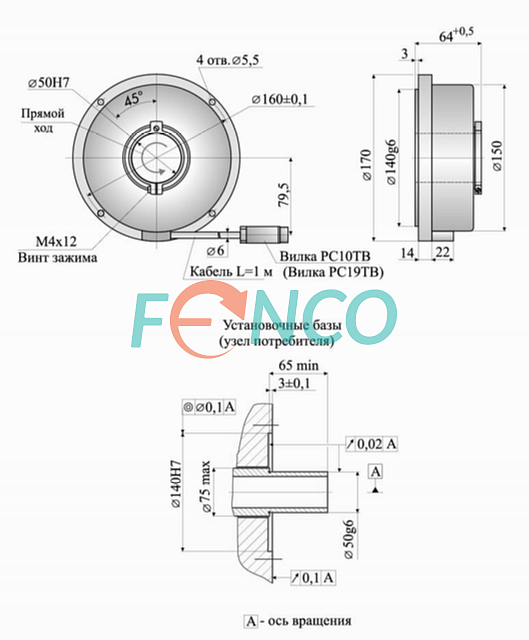

Диаметр корпуса датчика - 170 мм. В стандартном исполнении имеет сквозной полый вал 50 мм. Для компенсации несоосности предусмотрена встроенная муфта. Энкодер имеет монтажный фланец, аналогичный датчикам Heidenhain RON 705 и RON 785. К заказу доступна модель с дистанционно кодированной (36 референтных меток) шкалой или с 1 нулевой меткой. Конструктивное исполнение с тангенциальным выводом кабеля длиной до 5 метров, с разъемом или без.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания энкодера - 5 В. Выходной сигнал - TTL, синус по напряжению 1Vpp или синусоидальный токовый сигнал ~11мкА. Выбор разрешений датчика из ряда до 900000 имп/об. 1 референтная метка на оборот или дистанционно кодированная шкала.
Применение ЛИР-3170А СКБ ИС
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- металлорежущем оборудовании
- станках с ЧПУ
- радиолокации
- астрономии
- робототехнике
- и др.
Замена импорта на ЛИР-3170А, Heidenhain RON 705, RON785
Подходит для замены зарубежных аналогов таких производителей, как Heidenhain моделей RON705 и RON785.
Купить инкрементальный угловой энкодер ЛИР-3170А можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | ОАО "СКБ ИС" |
Модель : | ЛИР-3170 |
Точность : | до ±2′′ |
Метод измерения : | инкрементальный |
Технология считывания : | оптическая |
Тип продукции : | высокоточный энкодер |
Тип выходного сигнала / Выходной интерфейс : | TTL, sin 1Vpp или синусный токовый |
Разрешение : | до 3 600 000 имп/об |
Напряжение питания : | 5 VDC |
Ток потребления : | ≤ 120 мА (ПИ) |
Максимальная механическая скорость : | 1000 об/мин |
Диаметр корпуса, мм : | 170 |
Тип вала : | сквозной полый вал |
Диаметр вала : | Ø 50 мм |
Тип фланца энкодера : | встроенная гибкая муфта |
Тип соединителя : | кабель или кабель с разъемом |
Вывод соединителя : | радиальный |
Диапазон рабочих температур : | от 0°C до +70°C |
Степень защиты от внешней среды : | IP64 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 100 м/с² |
Ударное ускорение (t = 11 мс) : | 300 м/с² |
Момент трогания ротора : | ≤ 0,5 Н·м |
Момент инерции ротора : | ≤ 15 кг·см² |
Под заказ : | Да |
