Магнитные угловые энкодеры

Магнитные угловые энкодеры

Сердцем энкодера является способ предоставления информации - это технология энкодера. Электроника и механизм энкодера принимают информацию о положении и скорости, а затем передают сигнал, который отправляется в систему управления.

Технология классифицируется  по методу определения управляющей информации. Существуют две основные категории:

• Технология оптических энкодеров, как с маской, так и фазированной матрицей

• Технология магнитных энкодеров

Различия в способе получения информации магнитным и оптическим энкодерах приводят к различиям в производительности в разных операционных средах. Понимание того, как работают оптический и магнитный энкодеры, может помочь определить, какой датчик лучше всего подходит для вашего применения.

Технология магнитного энкодера

Оптический энкодер использует свет (оптику) для идентификации уникальных положений датчика. Магнитный энкодер использует тот же принцип для определения положения, что и оптический энкодер, но вместо света использует магнитные поля.

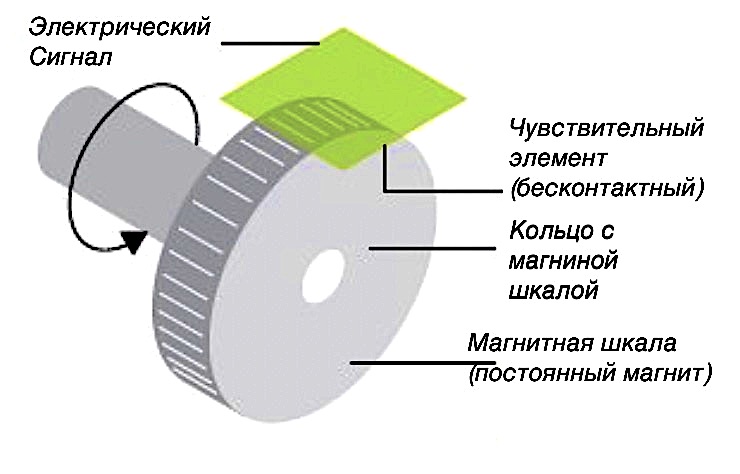

В магнитном датчике большое намагниченное колесо или постоянный цилиндрический магнит (магнитный актуатор) вращается под пластиной магниторезистивных чувствительных элементов. Так же, как оптический диск вращается под маской, пропуская свет сквозь определенные штрихи (растры), магнитное колесо или актуатор вызывает определенные реакции магнито чувствительного элемента в зависимости от силы магнитного поля. Магнитная реакция передается через электрическую цепь формирования сигнала.

Количество пар намагниченных полюсов на колесе, количество чувствительных элементов и тип электрической цепи определяют разрешающую способность магнитного энкодера.

Основой к использованию магнетизма в качестве элемента для получения сигнала является то, что на него не влияют очень сложные окружающие условия, включая пыль, влажность, экстремальные температуры и встряски.

Применение магнитных энкодеров

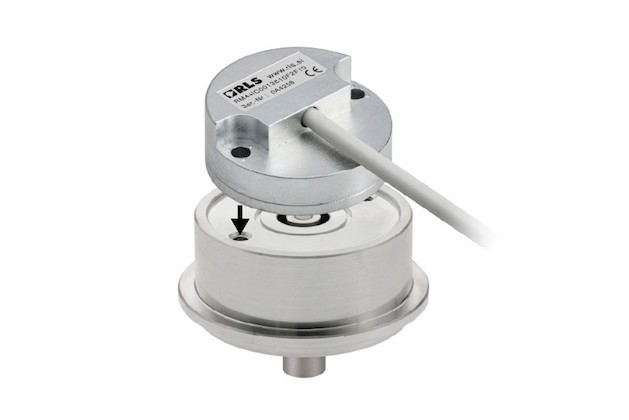

Магнитный энкодер разработан для обеспечения надежной цифровой обратной связи в самых суровых и жестких условиях эксплуатации. Сферы применения данной технологии, как правило, требуют широкого температурного диапазона, высокой устойчивости к ударам и вибрации, надежного уплотнения и защиты от загрязнений, при этом должны быть обеспечены высокая надежность выходного сигнала, простота установки и  снижение времени простоев оборудования из-за неисправностей. Популярные сферы, в которых магнитные энкодеры используются для получения обратной связи по положению и скорости - сталелитейные, целлюлозно-бумажные и деревообрабатывающие комбинаты, краново-подъемное оборудование, морское оборудование, строительная и горнодобывающая техника.
