HSD37 энкодер NorthStar Dynapar

Общее описание HSD37 NorthStar Dynapar

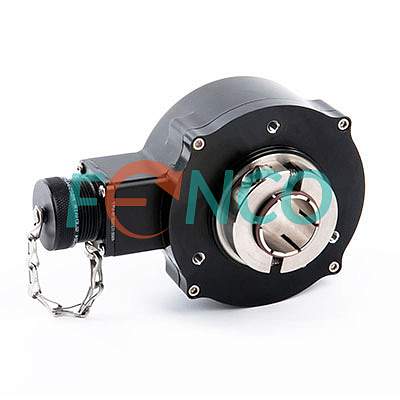

Инкрементальный угловой энкодер HSD37 разработан для применения в тяжелых условиях эксплуатации. В стандартном исполнении имеет сквозной полый вал с выбором диаметров из диапазона от 6 до 24 мм, от 1/4" до 1". Для крепления энкодера может быть использован упругий элемент. Выходной сигнал TTL, Push-Pull или Open Collector (OC). Разрешение до 5000 имп/об. Доступно исполнение с двумя выходными сигналами. Работает в широком диапазоне температур, обладает высокой степенью защиты от окружающих воздействий - IP67 и превосходной устойчивостью к ударам и вибрации. Оптический энкодер имеет небьющийся пластиковый кодовый диск.

Датчик HSD37 NorthStar Dynapar. Особенности конструкции

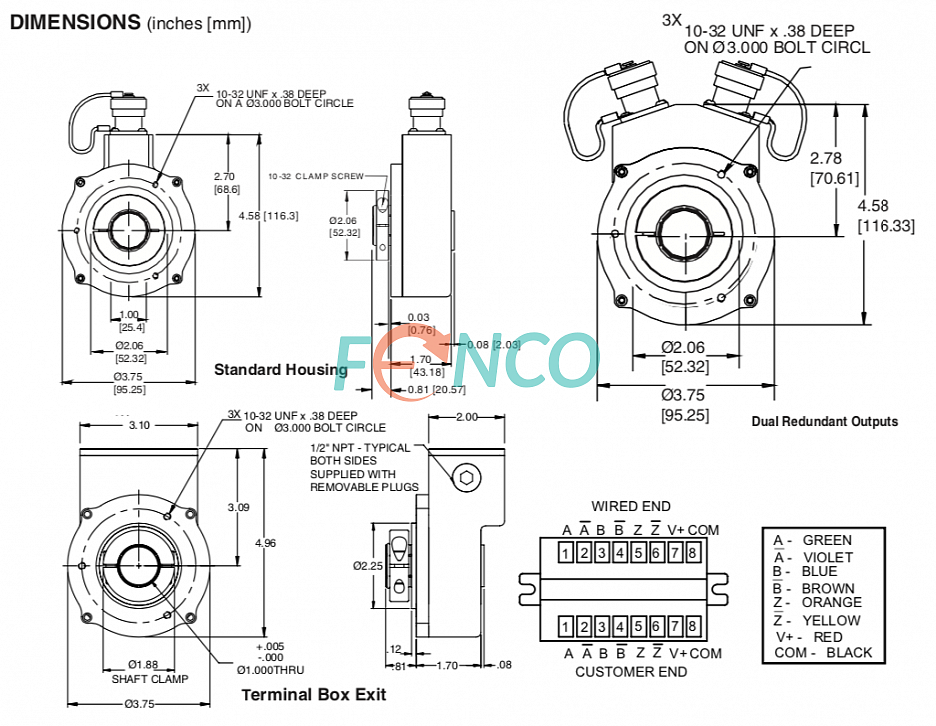

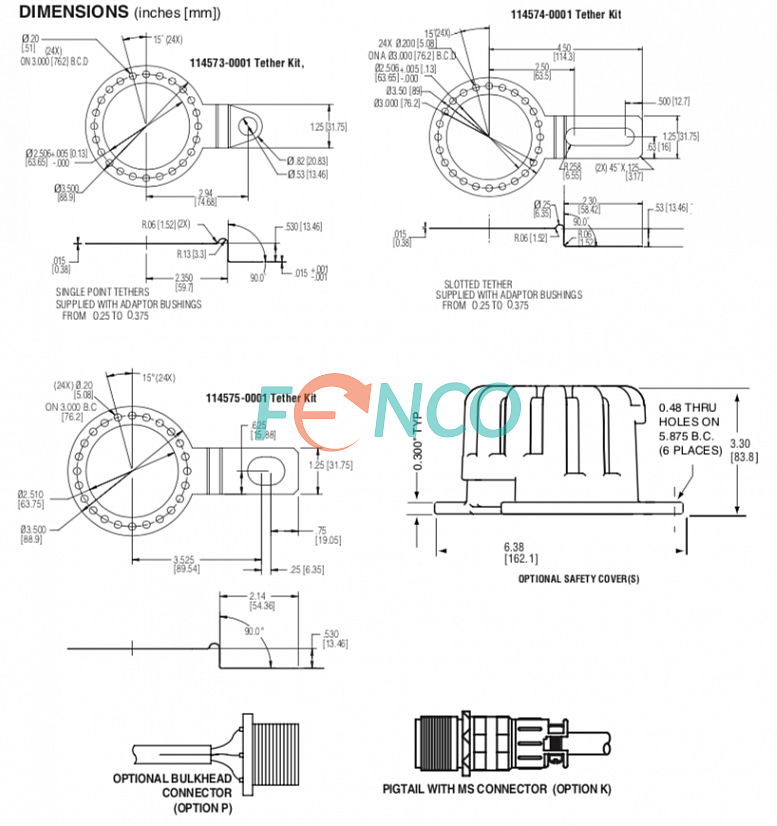

Габарит корпуса 95,25 мм удовлетворяет общепромышленным требованиям. В качестве опции к заказу доступна защитная крышка диаметром 162 мм и высотой 83 мм. Материал корпуса - анодированный алюминий, нержавеющая сталь или никелевое покрытие. В стандартном исполнении имеет сквозной полый вал диаметром 6, 8, 10, 12, 15, 16, 19, 20 или 24 мм; 1/4", 5/16", 3/8", 1/2", 5/8", 3/4" или 1". Для фиксации на валу служит зажимное кольцо. Вал энкодера электрически изолирован, за исключением исполнения с валом диаметром 1" из нержавеющей стали. Для компенсации несоосности и удобства монтажа предлагается несколько вариантов упругих элементов. Конструктивное исполнение с радиальным разъемом, клемной коробкой или кабелем (с разъемом или без). В исполнении с двумя выходными сигналами энкодер оснащается двумя радиальными разъемами (6, 7 или 10 pin) или защищенной клемной коробкой. К заказу доступны ответные части разъемов.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальный расширенный диапазон питающего напряжения от 5 до 26 В. Выходной сигнал - TTL (A,/A,B,/B,I,/I), Push-Pull или Open Collector. Доступно исполнение с двумя независимыми выходными сигналами. Выбор разрешений датчика из ряда до 5000 имп/об. Для определенных исполнений имеет защиту от короткого замыкания и неправильного подключения.

Применение HSD37 NorthStar Dynapar

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный угловой энкодер HSD37 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
