Инкрементальный кольцевой энкодер SpinCo SP3 + кольцо MR RLS

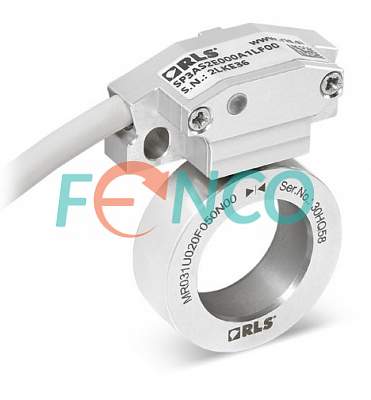

Общее описание датчика шпинделя SP3 (SpinCo) RLS

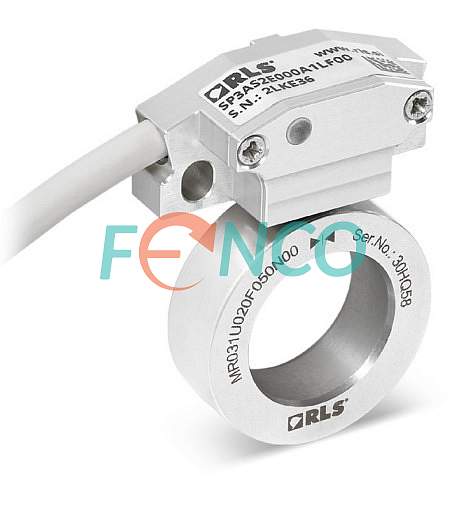

Инкрементальный магнитный кольцевой энкодер SP3 состоит из компактной считывающей головки и шкалы, выполненной в виде магнитного кольца с нанесенными радиально или аксиально магнитными полюсами длиной 1 мм или 2 мм. Герметичная считывающая головка работает в широком диапазоне температур, имеет степень защиты от окружающих воздействий - IP67 и обладает высокой стойкостью к механическим ударам и вибрации. Разрешение энкодера от 50 до 556 периодов sin/cos на оборот.

 Особенности конструкции.

Бесконтактный энкодер состоит из герметичной считывающей головки и шкалы, выполненной в виде магнитного кольца с фольгой. Форма считывающей головки была разработана таким образом, чтобы свести к минимуму требуемое монтажное пространство. Кроме того, для удобства установки и устранения неполадок предусмотрен видимый индикатор состояния.

Энкодер может комплектоваться кольцами с внешним диаметром из диапазона от 31 до 176 мм. Для обеспечения безопасности и надежности даже при самых высоких скоростях вращения все магнитные кольца имеют защитную пленку. Этот тонкий стальной слой защищает кольцо от повреждений и воздействий охлаждающих паров, смазки и обеспечивает оптимальную производительность при высоких скоростях и температурах. Энкодер может комплектоваться аксиальным или тангенциальным кабелем различной длины.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальный расширенный диапазон питающего напряжения 5В +/- 10%. Возможные выходные сигналы: TTL (RS422) / 1 Vpp.

Применение SP3 RLS

Магнитный кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный кольцевой энкодер SP3 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
