SR77 Magnescale
Общее описание линейки SR77 Magnescale
Абсолютный линейный энкодер SR77 (иначе линейка или линейный преобразователь) с разрешением до 0,01 µм рассчитан на измерение длин до 2040 мм. Энкодер поставляется с протоколами Fanuc, Yaskawa, Panasonic или Mitsubishi. Обеспечивает надежную работу в широком диапазоне температур, имеет высокую степень защиты от внешних воздействий - IP65. Магнитная технология позволяет использовать энкодер даже в условиях загрязнения маслом, высокой конденсации и пр. Имеет превосходные показатели устойчивости к ударам и вибрации. Точность энкодера определяется по формуле 3+3L/1000 или 5+5L/1000, где L-длина измерения, и для длины измерения 1 м составляет ± 3 µм или ± 5 µм в зависимости от выбранного класса точности.
Линейный энкодер SR77 Magnescale. Особенности конструкции

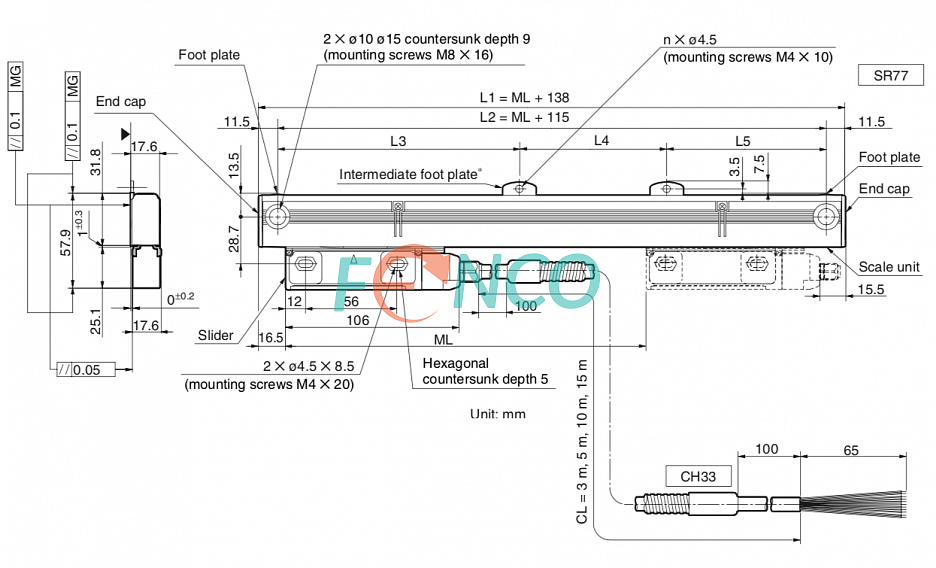

Данная модель энкодера поставляется в тонком корпусе шириной 17,6 мм и высотой 57,9 мм (вместе со считывающей головкой), что облегчает установку при дефиците свободного пространства. К заказу доступны исполнения для измерения перемещений от 70 до 2040 мм. Монтаж энкодера осуществляется при помощи двух винтов M8*16. Крепежные отверстия (2шт.) расположены по краям корпуса преобразователя. В виде опции предлагается промежуточная монтажная плита. Энкодер комплектуется кабелем CH33 длиной 3, 5, 10 или 15 метров. Опционально возможно исполнение кабеля длиной до 30 метров.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания линейного преобразователя - 5 В. Выбор разрешений энкодера из ряда до 0,01 µм. Протокол выходного сигнала - Mitsubishi, Fanuc, Yaskawa или Panasonic. Референтная метка в середине шкалы или в определенной при заказе позиции.
Применение SR77 Magnescale
Линейный энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- деревообрабатывающем оборудовании
- металлорежущем оборудовании
- фрезерных, токарных и шлифовальных станках с ЧПУ
- измерительных микроскопах
- лабораторном оборудовании
- и др.
Купить абсолютный магнитный линейный энкодер SR77 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | Sony Magnescale Co. |
Модель : | SR77 |
Длина перемещения : | 70-2040 мм |
Точность : | до ± 3 мкм при длине 1 метр |
Метод измерения : | абсолютный |
Технология считывания : | магнитная |
Тип продукции : | магнитный линейный энкодер |
Тип выходного сигнала / Выходной интерфейс : | Протокол Mitsubishi, Fanuc, Panasonic или Yaskawa |
Разрешение : | до 0,01 μm |
Напряжение питания : | 5 VDC ±5% |
Ток потребления : | ≤ 200 mA |
Максимальная механическая скорость : | 200 м/мин |
Тип соединителя : | кабель |
Диапазон рабочих температур : | от 0ºC до +50ºC |
Степень защиты от внешней среды : | IP65 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 150 м/с² (50Гц...3000Гц) |
Ударное ускорение (t = 11 мс) : | 350 м/с² |
Под заказ : | Да |
