SR87 Magnescale

Общее описание шкалы SR87 Magnescale

Абсолютный линейный энкодер SR87 (иначе линейка или линейный преобразователь) с разрешением до 0,01 µм рассчитан на измерение длин до 3640 мм. Энкодер поставляется с протоколами Fanuc, Yaskawa, Panasonic или Mitsubishi. Обеспечивает надежную работу в широком диапазоне температур, имеет высокую степень защиты от внешних воздействий - IP65. Магнитная технология позволяет использовать энкодер даже в условиях загрязнения маслом, высокой конденсации и пр. Имеет превосходные показатели устойчивости к ударам и вибрации. Точность энкодера определяется по формуле 3+3L/1000 или 5+5L/1000, где L-длина измерения, и для длины измерения 1 м составляет ± 3 µм или ± 5 µм в зависимости от выбранного класса точности.

Линейный энкодер SR87 Magnescale. Особенности конструкции

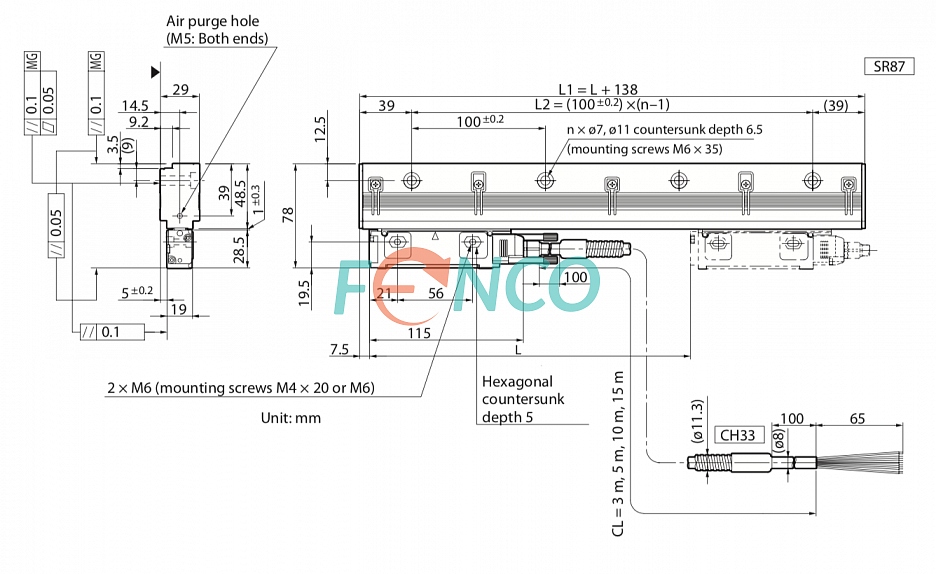

Данная модель энкодера предназначена для измерения перемещений от 140 до 3640 мм. Монтаж энкодера осуществляется при помощи винтов M6*35. Расположение крепежных отверстий вдоль корпуса преобразователя с шагом 100 мм обеспечивает повышенную устойчивость к ударам и вибрации, увеличивая общую надежность измерительной системы. Энкодер комплектуется кабелем CH33 длиной 3, 5, 10 или 15 метров. Опционально возможно исполнение кабеля длиной до 30 метров.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания линейного преобразователя - 5 В. Выбор разрешений энкодера из ряда до 0,01 µм. Протокол выходного сигнала - Mitsubishi, Fanuc, Yaskawa или Panasonic. Референтная метка в середине шкалы или в определенной при заказе позиции.

Применение SR87 Magnescale

Линейный энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить абсолютный магнитный линейный энкодер SR87 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
