Энкодер RS97 Magnescale
Абсолютный угловой энкодер RS97
Общее описание RS97 Magnescale

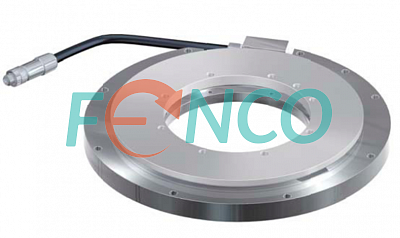

Высокоточный абсолютный угловой магнитный энкодер RS97 имеет модульную конструкцию без подшипникового узла и представлен в двух исполнениях - RS97N и RS97E. Ротор энкодера RS97N имеет внутренний диаметр 180 мм, модели RS97E - 96 мм. Протоколы выходного сигнала - Fanuc, Mitsubishi или Siemens (Drive-CLiQ). Разрешение - 23 бит. Точность - ±2,5′′. Работает в широком диапазоне температур и обладает высокой степенью защиты от внешних воздействий - IP65. Магнитная технология обеспечивает надежность эксплуатации даже в условиях высокой конденсации и загрязнения маслом, пылью и пр.
Датчик RS97 Magnescale. Особенности конструкции

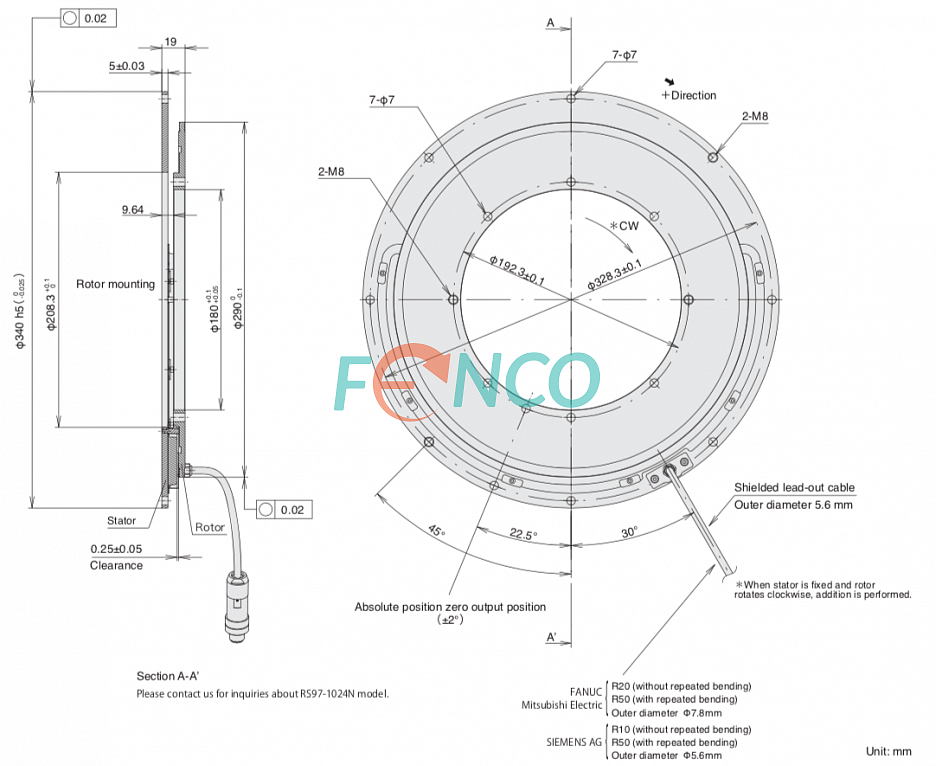

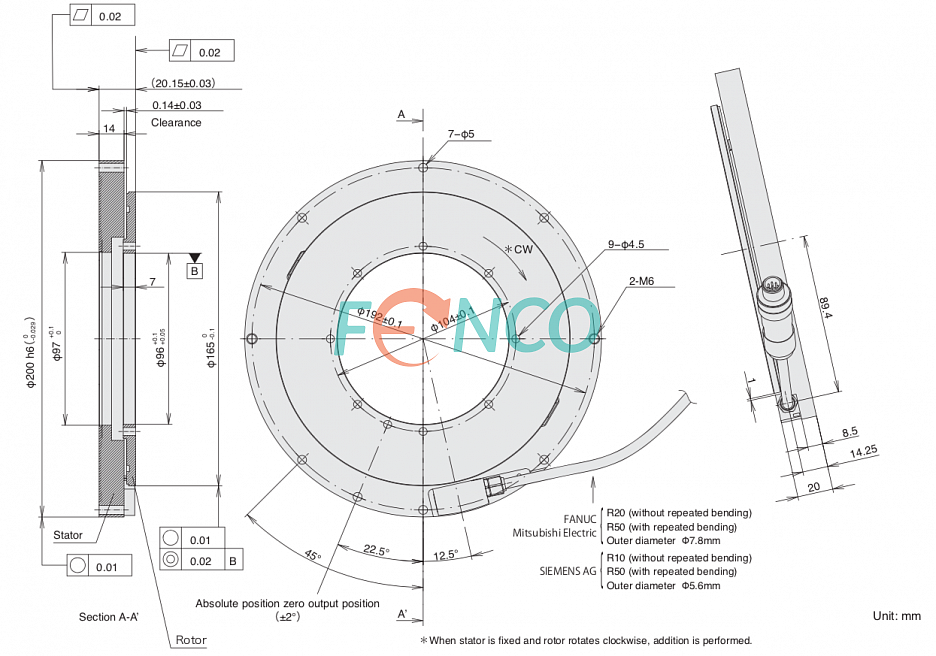

Энкодер имеет модульную конструкцию и состоит из статора / фланца со считывающей головкой и ротора с отверстием большого диаметра. Энкодер не имеет подшипникового узла и построен на бесконтактном принципе работы. Представлен в двух исполнениях - RS97N и RS97E с габаритами 340 и 200 мм и внутренним диаметром 180 и 96 мм соответственно. В зависимости от выбранного интерфейса выходного сигнала датчик комплектуется кабелем CH22 с разъемом RJ45 или СH23 c разъемом или без. Максимальная длина кабеля - 30 метров.
Электрические параметры, выходные интерфейсы, разрешающая способность
Имеет универсальный расширенный диапазон питающего напряжения - от 17 до 30 В, или 5 В. Выходной сигнал - RS485 (протоколы Fanuc или Mitsubishi) или DriveCLiQ (Siemens). Разрешение преобразователя - 23 бит.
Применение RS97 Magnescale
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- металлорежущем оборудовании
- станках с ЧПУ
- радиолокации
- астрономии
- робототехнике
- и др.
Купить абсолютный угловой энкодер RS97 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | Sony Magnescale Co. |
Модель : | RS97 |
Точность : | до ±2,5′′ |
Метод измерения : | абсолютный |
Технология считывания : | магнитная |
Тип продукции : | высокоточный энкодер |
Тип выходного сигнала / Выходной интерфейс : | RS-485 (Funuc или Mitsubishi) или DRIVE-CLiQ (Siemens) |
Разрешение : | 23 бит |
Напряжение питания : | 5 VDC ±5% или 17…30,8 VDC |
Ток потребления : | ≤ 260 mA (5VDC), ≤ 120 mA (24VDC) |
Максимальная механическая скорость : | 5000 об/мин |
Диаметр корпуса, мм : | 200 или 340 |
Тип вала : | ротор - полый вал |
Диаметр вала : | Ø 96 или 180 мм |
Тип соединителя : | кабель или кабель с разъемом |
Диапазон рабочих температур : | от 0ºC до +60ºC |
Степень защиты от внешней среды : | IP65 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 150 м/с² |
Ударное ускорение (t = 11 мс) : | 1000 м/с² |
Момент инерции ротора : | ≤ 9 или 90 кг·см² |
Под заказ : | Да |
