Энкодер RU77 Magnescale
Название |
Артикул
|
Цена | В наличии | |
RU77-4096AJBJ10 |
Цена по запросу
|
Под заказ | Купить |
Общее описание RU77 Magnescale
Высокоточный абсолютный угловой магнитный энкодер RU77 имеет стандартный промышленный размер и исполнение со сквозным полым валом диаметром 20 мм и встроенной упругой муфтой. Протоколы выходного сигнала - Fanuc, Mitsubishi или Yaskawa. Разрешение до 25 бит. Точность - ±2,5′′. Работает в широком диапазоне температур и обладает высокой степенью защиты от внешних воздействий - IP65. Магнитная технология обеспечивает надежность эксплуатации даже в условиях высокой конденсации и загрязнения маслом, пылью и пр.
Датчик RU77 Magnescale. Особенности конструкции

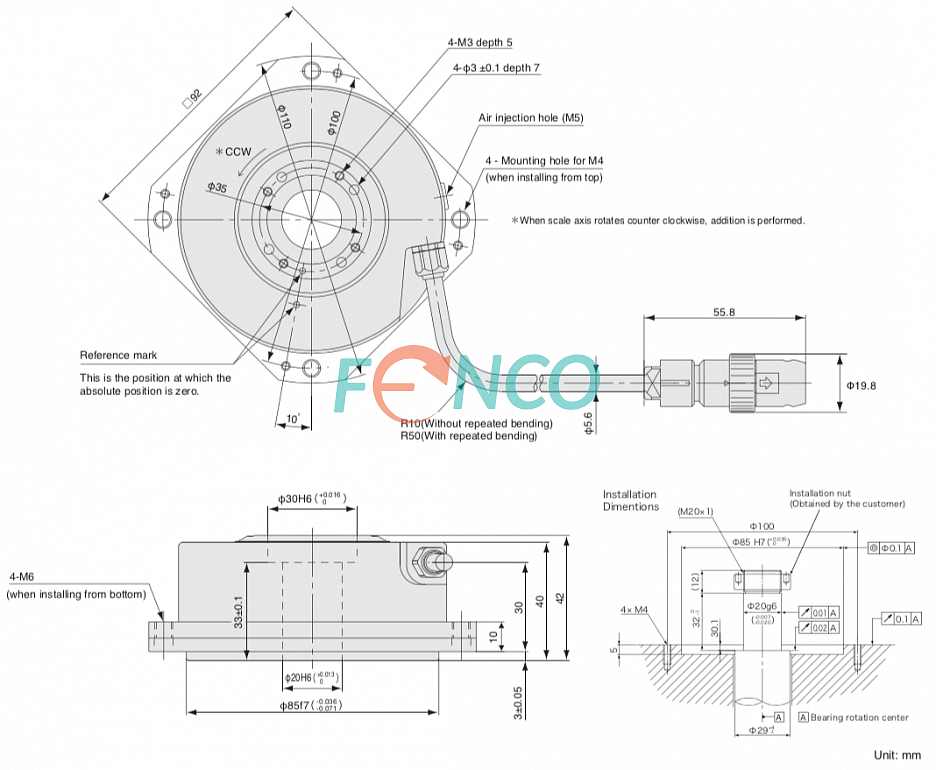

Диаметр корпуса 90 мм подходит под общепромышленные требования. В стандартном исполнении имеет сквозной полый вал диаметром 20 мм и встроенную упругую муфту. Для удобства монтажа конструктивно предусмотрен квадратный фланец с четырьмя крепежными отверстиями. Подшипники энкодера рассчитаны на вращение со скоростью до 3000 об/мин, при этом работа датчика гарантирована производителем на скорости до 2000 об/мин. Энкодер может комплектоваться кабелем CH33 или CE28, с разъемом или без. Общая длина кабеля - до 30 метров.
Электрические параметры, выходные интерфейсы, разрешающая способность
Напряжение питания энкодера - 5 В. Выходной сигнал - RS485 - протоколы Fanuc, Mitsubishi или Yaskawa. Разрешение для протоколов Fanuc и Mitsubishi - 25 бит, Yaskawa - 21 бит.
Применение RU77 Magnescale
Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:
- металлорежущем оборудовании
- станках с ЧПУ
- радиолокации
- астрономии
- робототехнике
- и др.
Купить абсолютный угловой энкодер RU77 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
Бренд : | Sony Magnescale Co. |
Модель : | RU77 |
Точность : | до ±2,5′′ |
Метод измерения : | абсолютный |
Технология считывания : | магнитная |
Тип продукции : | высокоточный энкодер |
Тип выходного сигнала / Выходной интерфейс : | RS-485 - Funuc, Mitsubishi или Yaskawa |
Разрешение : | 25 или 21 бит |
Напряжение питания : | 5 VDC ±5% |
Ток потребления : | ≤ 200 mA |
Максимальная механическая скорость : | 2000 об/мин |
Диаметр корпуса, мм : | 90 |
Тип вала : | сквозной полый вал |
Диаметр вала : | Ø 20 мм |
Тип соединителя : | кабель или кабель с разъемом |
Вывод соединителя : | тангенциальный |
Диапазон рабочих температур : | от 0ºC до +60ºC |
Степень защиты от внешней среды : | IP65 |
Вибрационное ускорение (от 55 до 2000 Гц) : | 150 м/с² |
Ударное ускорение (t = 11 мс) : | 1000 м/с² |
Момент инерции ротора : | ≤ 0,94 кг·м² |
Под заказ : | Да |
